Пару месяцев назад я переехал в Британию и первое с чем я столкнулся - это “уродливые” с точки зрения понаеха розетки. Но вот уже через пару месяц я влюбился в них. Ниже расскажу свою love-story от ненависти до любви с инженерными и историческими особенностями электросетей в Британии.
Три “дырки”
Первое с чем сталкивается понаех это наличие трех дырок вместо привычных европейских двух. Из-за этого теряется привычная универсальность розеток - как type-c или как европейскую вилку уже не повернешь
Третье отверстие в розетке предназначено для “земли”. И встраивание пина земли прямо в стандарт - отличное решение, особенно на фоне типичных СНГшных розеток, когда, в лучшем случае, в качестве земли используется батарея.
И после жизни без заземления в Грузии начинаешь такое ценить особенно. До сих пор не могу забыть шок, когда я узнал, спустя полгода владения микроволновкой, что без заземления экранирование там не работало. Лицо мое имаджинировали?
Вы скажете - ну и что, в стандартном Type F же тоже предусмотрена земля, просто все на неё забивают. Так вот, дело в том - что в британии вы ОБЯЗАНЫ вставить в землю коннектор чтобы “разжать” контакты питания. Вот так как на картинке у вас не получится:
В розетках минус отжимает контакт физически:
В интернетах пишут что в UK самая низкая смертность от электричества в Европе (конечно, видели бы вы за него цены). Правда пруфов я не нашел, но серьезные умы десятилетиями думали как бы убиться случайно с британской розеткой и простого способа найдено так и не было. А вот в “загнивающей Европе” уже даже переходники для пальцев продают:
Более того на пинах есть изолированная область, так что даже не до конца вставленная вилка не будет опасна
Предохранители в розетках
Убиться о британские розетки сложно не только кожанным мешкам, но и технике. Исторически новый стандарт BS 1363 был принят в 1947 году и был как раз на волне жесткого нехватка меди после войны. Нужен был дешевый и безопасный способ электрофицировать дома, поэтому в новом стандарте подключение идет одним кольцом с предохранителем на 32А (при британских 230В это 7360 вват, что для пяти подключенных чайников подряд может и норм, но для светильника дофига)
Такой подход отличается от схемы “а давай-ка на каждую розетку от щитка свой провод протянем”, который так популярен у нынешних айтишников, делающих ремонт в квартире. Как минимум тем, что предохранитель в такой цепи один и на большой ток, поэтому в случае проблем сеть радостно выдаст вашей зарядке от макбука мощность, предназначенную для трех-четырех чайников (еще пару лет и вцелом зарядки от ноутбуков столько потреблять и будут)

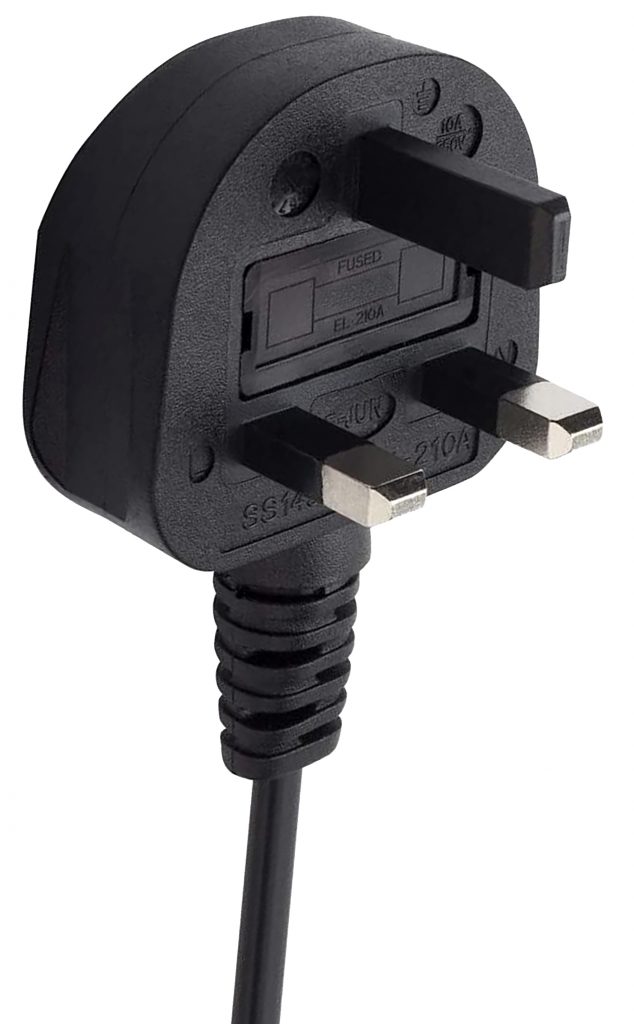

Поэтому по стандарту в каждой вилке предусмотрен предохранитель
Во многих вилках к этому fuse даже простой доступ
А магия в том что каждая техника сама выбирает сколько для неё ампер потреблять нормально. И ставит соответствующий предохранитель. Если ты чайник или батарея, можешь фигачить 15А. Если ты зарядка от зубной щетки, то хватит и одного ампера.
Правда, в современных домах почти ко всей важной технике питание подведено отдельно, для примера щиток у меня в маленькой однушке:
Переключатели в розетках
Первый месяц меня жутко бесило наличие переключателей в розетке. Представьте ситуацию - вы приходите домой, уставший ложитесь спать, подключаете к розетке телефон, а утром он разряжен из-за того что вы забыли ВКЛЮЧИТЬ розетку. А мне и представлять не надо.
Но потом я задумался. Все же знают что неиспользуемые приборы из розетки надо вынимать? А вынимаете ли? Вот и мимо проезжающая машина пожарной мне напомнила что лишнее подключенное оборудование в сеть это риск пожара. Еще пишут что так деньги можно сэкономить
И это вполне удобно - вместо того чтобы вынимать провод из розетки можно просто выключать его от питания переключателем.
В конце-концов, британская розетка превратилась для меня из “того самого уродца” в идеальную розетку, покрывающую большинство юзкейсов, связанных с безопасностью и удобством. Даже дебильная плоская форма розеток с выходящим проводом “в бок” для меня стала понятна заботой о безопасности - потягивая за провод теперь вилку не вынуть.
Вот еще вам на последок прикольное видео про британскую розетку от Tom Scott’а:
