Умный дом: как ИИ сэкономил мне 250 000 рублей

Недавно приступил к ремонту в новостройке, и столкнулся с проблемой: в дизайн-проекте мне нарисовали очень много групп света. Непонятно, как ими управлять.

Начал изучать, как люди решают эту проблему, и все решения вели к умному дому. Изучил несколько вариантов, и понял, что мне больше всего подходит Wirenboard.

Почему выбрал Wirenboard

• Отсутствие проприетарного ПО, на контроллере установлен Debian
• Проводная шина открытого стандарта Modbus - можно много что подключить, например, сторонние датчики и блоки кондиционеров.
• Огромное количество хорошей документации
• Большое сообщество
• Существует с 2013 года
• Российский бренд, нет проблем с доставкой и гарантией
• Возможность писать свои скрипты автоматизации на JS

Минусы:

• Увеличивается размер щита из-за модулей реле
• Писать скрипты автоматизации можно только на JS
• Необходимость заранее закладывать проводку и использовать импульсные выключатели (без фиксации положения)

Какие альтернативы рассматривал

KNX - европейская система. Минусы: сложнее самому разобраться, значительно дороже. Больше подходит тем, кто хочет просто пользоваться и не писать скрипты самостоятельно.

Loxone - тоже европа (Швейцария). Один электрик мне его нахваливал, но я слился, когда узнал, что настроить контроллер можно только с проприетарного софта, который запускается исключительно под Windows.

Полностью беспроводной умный дом - мне кажется, это больше подходит тем, кто уже сделал ремонт, и хочет постепенно добавлять функции. А когда есть возможность заложить в проект провода - лучше так и сделать, и докидывать беспроводные модули по необходимости.

Как мне помог ИИ

Я обратился в несколько компаний, которые занимаются проектированием и установкой умного дома (т.н. 'интеграторы'). Мне называли разную стоимость, в среднем это было около 150 000р за проект электрики и еще 100 000 за сборку щита. Плюс само оборудование. Я, как человек без опыта, изначально согласился на одно из предложений, но мне сказали, что у них очередь и приступить смогут только через два месяца. Вторые назвали очень долгий срок проектирования и высокую цену.

Я психанул, открыл Claude 4 Sonnet и начал задавать вопросы по умному дому. Внезапно оказалось, что он разбирается даже в модулях Wirenboard и подсказывает, как их подключать.

Я начал делать первые наброки проекта электрики. Вот что в нём должно быть:

1. Список потребителей энергии, распределить их по 3 фазам
2. План электрощита с модулями и их подключением
3. План проводки силовых линий
4. План проводки всех датчиков
5. План проводки выключателей света
6. План проводки основного освещения
7. План проводки дополнительного освещения: настенные бра и светодиодные ленты
8. Прочие слаботочные линии: ethernet, шина умного дома, питание 12 вольт.

Меня кидало как маятник: сначала я думал, что смогу сделать весь проект сам, а потом сталкивался со сложной проблемой, и думал, что надо бы наверное найти тех, кто сделает проект. Через какое-то время я решал сложную проблему и цикл начинался заново.

В итоге у меня сработало такое решение: делать всё самостоятельно используя гугл и чатгпт, а спорные вопросы обсуждать на платных консультациях с опытными электриками.

Какие вопросы я решал:

👉🏻 Чем отличается подключение света в умном доме и в обычном доме?
В обычной схеме от щита идёт фаза и ноль, фаза подводится к выключателю, который замыкает и размыкает цепь, а ноль напрямую к светильнику.

В умном доме все провода идут в щит. От выключателя идёт витая пара 'сухой контакт', два провода без питания, к реле wirenboard. Когда выключатель замыкается, реле может сделать действие. Например, включить свет / выключить свет. И его можно перепрограммировать как хочешь — например, ночью можно включать свет на 10% яркости и более желтой температуры.

Проходные выключатели при этом не нужно планировать заранее. Все выключатели одинаковые, а действия на них можно настроить уже после ремонта.

👉🏻 Что делать, если я захочу переделать умный дом обратно в глупый?
На такой случай я изучил чат wirenboard, и нашел, что многие закладывают сразу два варианта проводки: обычную и для умного дома, но никто потом не возвращается к обычному варианту.

👉🏻 Насколько это надежно? Как чинить в случае проблем?

Очень надёжно. Может сломаться реле, которое стоит в щите или подрозетнике, но это случается крайне редко, и заменить его можно без проблем.

👉🏻 Что с кондиционером? Как им управлять?

Есть два варианта: взять модуль проводного управления от onokom (от 10 до 20 тысяч рублей), или родной модуль от производителя (если он есть). Я выбрал Hisense - потому что у них есть свой модуль управления с поддержкой Modbus. Стоит он 5800р, и таких мне надо 3 штуки (на каждый внутренний блок).

👉🏻 Что с теплым полом? Как подружить регулятор температуры с умным домом?

Я изучил опыт других людей в чате Wirenboard, и сделал как они - полностью отказался от крутилок регуляторов на стене. В проекте у меня теплый пол, теплая стена и подогрев зеркала. Всё это включается и выключается автоматически по датчику температуры, датчику влажности и таймеру. А для ручного управления буду использовать приложение и голос. При необходимости, можно будет добавить беспроводную кнопку в нужное место, уже после ремонта.

👉🏻 Что с розетками? Они тоже подключаются к умному дому?

Я так и не понял, зачем нужно подключать розетки. Поэтому у меня в проекте нет никаких фич, связанных с включением и отключением розеток. Возможно, есть смысл отключать те розетки, где воткнуты блоки питания зарядных устройств, когда например уходишь из дома. Но я смогу это реализовать уже после ремонта, добавив несколько модулей в электрощит или реле в глубокий подрозетник.

👉🏻 Где расположить блоки питания для светодиодных лент?

Рядом с лентой в потолке: неудобно, сложно менять если сдохнет.
В щите: тоже неудобно, занимает много места и нагревается.
Я думаю взять небольшой 19" серверный шкаф, поставить его на верхней полке рядом со щитом, кинуть провод и разместить блоки там. При необходимости, можно будет засунуть туда и домашний сервер в стандартный unit слот, и коммутатор, и роутер.

👉🏻 Что там в итоге с выключателями?

• В каждой комнате я разместил выключатель с одной кнопкой, эта кнопка выполняет наиболее логичное действие - включает основной свет.
• Дополнительный свет как правило включается автоматически, но если нужно, можно включить его несколькими способами: с приложения, голосом, или двойным/долгим нажатием выключателя
• Если в будущем потребуется, я добавлю беспроводные выключатели в местах, которые я не предусмотрел.

👉🏻 Для защиты от протечек использовать контроллер Нептуна или Wirenboard?

Я всё сделал на модуле WB-MWAC, от Нептуна взял только датчики протечки и шаровые краны.

👉🏻 Какие датчики куда устанавливать?

План такой:

• Датчики протечки: по две штуки на санузел, и под раковиной на кухне
• Датчик температуры в теплом полу и теплой стене
• Датчик влажности в санузлах
• Датчик CO2 (беспроводной, переносной)
• Датчик присутствия (не путать с датчиком движения) в санузлах, прихожей и коридоре
• Герконы на двери (чтобы свет при открытии включался без задержки)

👉🏻 У кого проконсультироваться?

Когда я изучал инфу по электрике, очень часто натыкался на сайт cs-cs.net, мне он показался очень толковым. Написал создателю, договорились о консультации за разумные деньги, он посмотрел мою схему щита, оооочень подробно ответил на все вопросы.

👉🏻 Каких размеров взять щит?

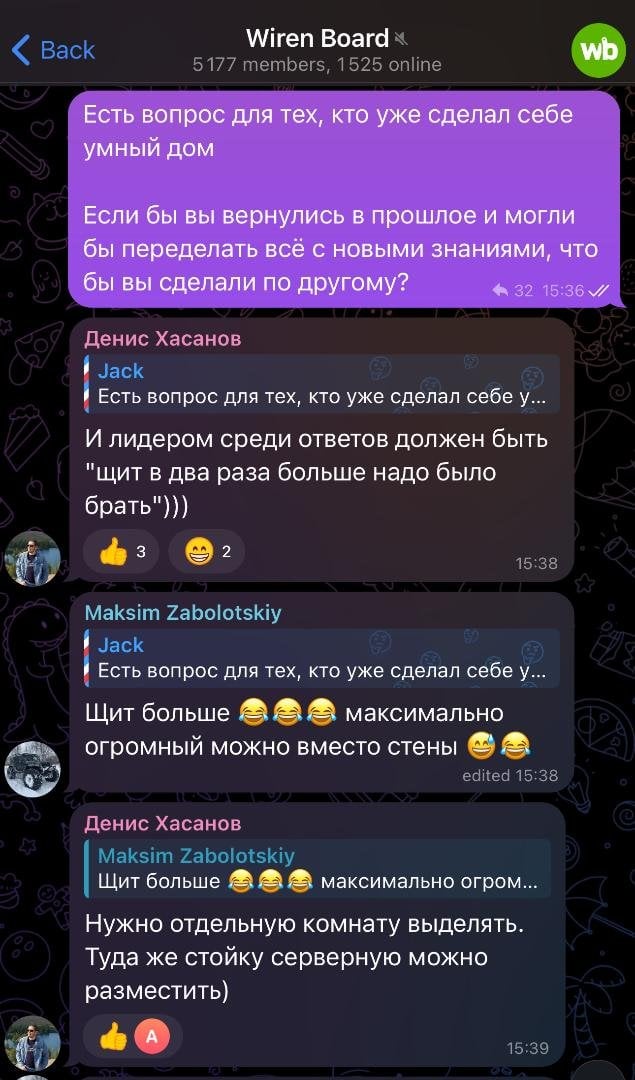

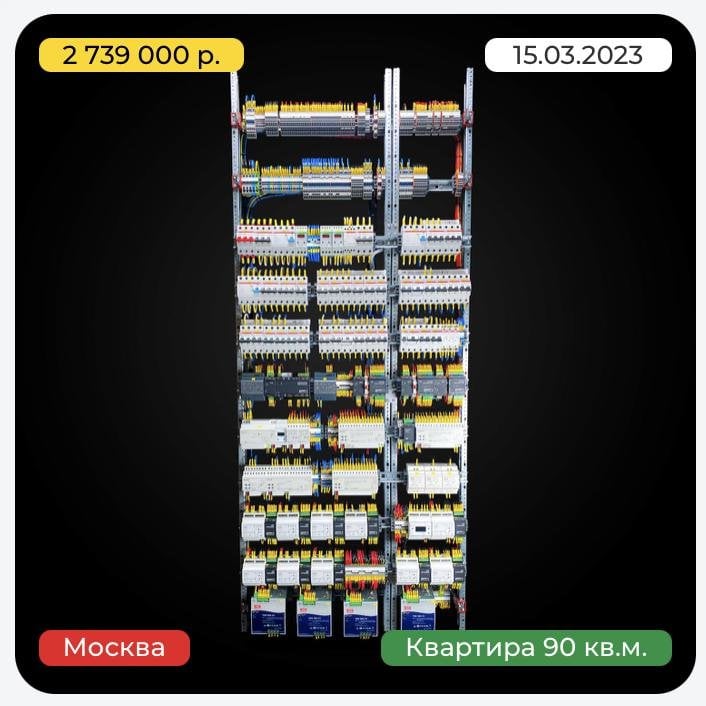

В моем случае, беру два щита - один на 144 модуля, и второй наверное такой же. Изначально пытался уместить всё в маленький щит, но как оказалось, многие так делают, а потом жалеют:

👉🏻 Какие модули брать, сколько это в итоге будет стоить?

Контроллер Wirenboard 8.5- 26800р (версия с 4ГБ памяти)
WBE2R-R-ZIGBEE v.2 - зигби антенна, 3600р
WB-MR6C v3 - входы для выключателей, выходы для управления 230V светом и теплыми полами, 5000р за штуку, 2 шт
WB-MR6CU v2 - как WB-MR6C, но без входов для выключателей, дешевле и компактнее, 3900р, 2 шт
WB-LED - диммер светодиодных лент, 3260р за штуку, 8 шт
WB-MWAC v2 - модуль защиты от протечек, 6600р, 1 шт
WB-M1W2 - модуль в подрозетник для датчиков температуры (чтобы не тащить далеко) - 1580р, 2 шт
WBE2-I-RS485-ISO - дополнительная шина RS-485 (у разных шин может быть разная скорость) - 1500р, 2 шт
WB-MAP3E - контроль потребления по 3 фазам, чтобы можно было обнаружить перекос в случае проблем. 5500р, 1 шт

Итого: около 100 тысяч на все модули, что в целом не так уж и много. А остальное даже без умного дома пришлось бы покупать (автоматика, кабели, щит и прочее).

Что в итоге получилось?

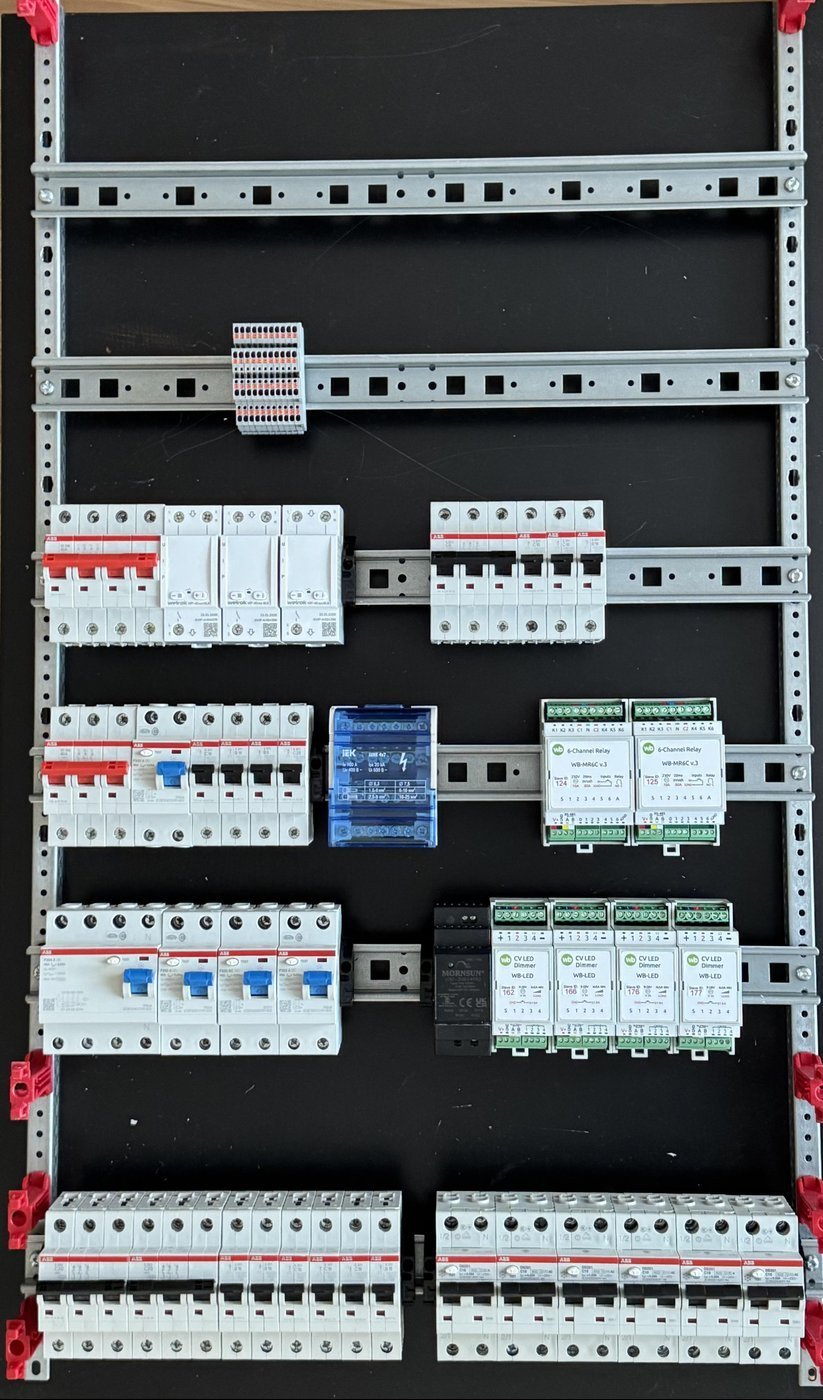

Сейчас я на этапе сборки щита и завершения очередного переделывания проекта.

Вот так всё выглядит сейчас:
План двух щитов
План проводки на 12 страниц
Список потребителей

Проект щита делал в wirdia.ru

Критика очень приветствуется - если вы найдете косяки, то обязательно напишите об этом. В квартире пока ничего не сделано, поэтому, возможно я успею внести изменения до того, как станет слишком поздно.

PS - когда писал статью, мне пришла в голову мысль передвинуть щиты в шкаф напротив входной двери (снизу от душевой). Видимо, придётся переделать ещё разок.
