Внеочередной DIY челлендж с ачивкой для победителя
Привет, я Денис, КухОпс нашего кемпа на AfrikaBurn 2026. Я уже написал пост как покушоц, там был краткий обзор на сабж. Теперь давайте какоть.
Нас будет 50. Нужно продакшен решение. И выебнуться нимношк.
Матан
AfrikaBurn требует испарять всю серую воду на месте или вывозить её. Слить на землю - нельзя. Нет.
Подсчёт воды:
| Что | Как | Л/чел/день | Итого (50 чел) | Куда |
|---|---|---|---|---|
| Питьевая вода | Питьё + потребляется с пищей | 3-4 л | ~175 л | в туалеты |
| Техническая вода | Мытьё посуды, зубов, рук, кухни | ~2 л | ~100 л | СЕРАЯ ВОДА |
Питьевая
Каждый выпивает и съедает вместе с пищей 3-4 л воды в день. Это всё идёт в туалеты - not my cup of tea.
Техническая
Мы прикинули ~2 л/чел - это гигиена (руки, лицо, зубы), мытьё своих КЛМН, мытьё общей кухонной посуды, ополаскивание поверхностей.
При этом у нас нет душей - это принципиально, потому что душ умножил бы эту цифру в 3–4 раза. Есть отдельный душевой кемп, но в основном все моются влажными салфетками, возьмите много.
Итого: ~100 литров серой воды в день, которые нужно испарить. За 9 дней - 900 литров.
Если я где-то ошибаюсь - поправьте внизу.
Справка по качеству воды
Это вода, которая нам распределится оргами бёрна. Насколько известно, она из ближайшей скважины. Мы будем её хлорировать потому что все так делают. Хлорные таблетки эффективны против биологического загрязнения (бактерии, вирусы, холера, тиф) и являются наиболее распространенным средством для очистки воды в полевых условиях. Однако, если в грунтовых водах присутствуют сельскохозяйственные химикаты, повышенное содержание минералов или тяжелых металлов, что возможно на сельскохозяйственных негодьях Кару, хлорные таблетки не помогут. Поскольку точный профиль загрязнения воды на месте не разглашается, консервативный и широко рекомендуемый подход такой: привези с собой питьевую в 5-литровых бутылках и использовать воду из куба только для мытья и санитарии.
И да, мы закупим в общак примерно 1л/чел в день, это полтонны воды - остальную каждый везёт себе сам.***
Физика: почему Танква - классный полигон для этой задачи
Испарение воды - дело дефицита давления водяного пара (VPD, Vapour Pressure Deficit). Это разница между тем, сколько пара воздух мог бы нести при данной температуре, и тем, сколько он несёт сейчас.
При 40°C давление насыщенного пара ≈ 74 мбар. При влажности 20% фактическое давление пара ≈ 15 мбар. VPD = 59 мбар.
В берлинское лето (22°C, 60% RH) VPD ≈ 10 мбар.
Танква испаряет воду примерно в 6 раз быстрее нормального европейского летнего дня. Это наш главный актив.
Отсюда три принципа любого хорошего эвапотрона:
1. Площадь поверхности. Больше мокрой поверхности в сухом воздухе → быстрее испарение.
2. Движение воздуха. Воздух над мокрой поверхностью насыщается паром и создаёт локальную влажность - новая вода не хочет туда испаряться. Ветер сменяет его сухим. В штиль пригодится вентилятор.
3. Температура. Чем горячее тем выше давление насыщения, тем сильнее VPD. Чёрные материалы нагреваются от солнца на 8-15°C сильнее светлого. Тёплая вода испаряется быстрее холодной. Прямое солнце лучше тени. Я логичный лесник.
Проверенные проекты
Прежде чем изобретать - заценим, что наши предшественники уже протестировали в поле. Некоторые даже не поленились посчитать эффективность. Может мы тоже напишем постпост, если будет чем гордиться.
Дизайн 1: Wikiwickatron - ссаные тряпки
Сложность: ⭐ | Цена в ЮАР: ~R200–400 (~10–20€) | Справляется с кемпом до 10 человек
Детский надувной бассейн + сушилка для белья + старые полотенца. Полотенца свисают в бассейн, капиллярный эффект немного поднимает воду вверх, ветер и солнце делают остальное. Нет электроники, нет движущихся частей, нет почти ничего что могло бы сломаться.
Придумано хиппями 2013 году (что же они до этого блин делали?) специально для тех, кому лень строить настоящий эвапотрон. Брали на BRC в 2023 и 2024 году.
→ блог с фото и полевыми отчётами
Для нас: производительности не хватит. Разве как бэкап.
Дизайн 2: Gray-B-Gon - ветряная барабанная мельница
Сложность: ⭐⭐⭐ | Цена в ЮАР: ~R2 500–4 500 (~125–225€) | 57 л/день при обычном ветре, пик - 7,5 л/час в сильный ветер
Классический ветряной эвапотрон (слева). (А вот про
Вращение решает два главных врага статичных конструкций: поверхность постоянно смачивается заново и не пересыхает в пятнах, а пыль, которая оседает на ткань и убивает капиллярность, сдувается при вращении. По заявлению автора в инструкции - 57-76 л в день при обычном ветре, до 7,5 л/час в сильный.
Минусы:
- работает только при ветре
- движущиеся части
- я подозреваю что если барабан возвращается в поддон с водой мокрым - это неэффективно, а контролировать нечем
Заметки:
Можно увеличить площадь и экспозицию полезной (перпендикулярной к солнцу) поверхности - например добавить ещё барабан и обмотать их оба одной тряпкой.
Дизайн 3/4: Насосная башня и Испарительные маты + 12V насос
Сложность: ⭐⭐⭐ | Цена в ЮАР: ~R4 500–8 000 (~225–400€) | закрыл кухню + душевую на BRC 2018
Давайте тут поподробнее
В посте про кухню отмечен дизайн насосной башни с испарительным медиумом. И он вполне годный: сверху интересная система распределения воды.
Этот тип не зависит от ветра - работает на насосе и солнечной панели. Уилбур молодец и реально её измерил: зело неточный датчик потока на входе, весовой датчик на резервуаре, логбук. За 8,5 дней один агрегат обработал ~488 литров (среднее 57 л/день, диапазон 45–68 л). Второй параллельный — ещё ~266 литров. Итого два устройства убрали три четверти тонны серой воды за один бёрн — фотоотчёт обоих в действии.
Ключевой вопрос - что использовать в качестве испарительного медиума. У Уилбура это была металлическая сетка (hardware cloth) с мешковиной.
Теперь смотрим сюда:
Brainy Bar в 2018 году использует целлюлозные испарительные маты от промышленных свамп-кулеров, и это принципиальный апгрейд.
Таких матов бывает два типа, и оба работают:
Celdek / rigid cellulose media - соты из прессованной целлюлозы, пропитанные антигнилостными составами. Да, по сути это бумага, но специально обработанная именно для постоянно мокрого использования. Срок службы в промышленных кулерах - 3-5 лет непрерывной работы, что для 9 дней бёрна вообще не вопрос. Оно продаётсся на coolingpads.co.za и evapcool.co.za.
Aspen pads - натуральная стружка из осины в пластиковой сетке. Дешевле, немного хуже держат форму, рассчитаны на один сезон. Для разового ивента норм. SEO "evaporative cooler pad" или "swamp cooler pad": Takealot и у HVAC-поставщиков.
Почему любой из этих матов работает лучше металлической сетки: из-за капиллярной структуры вода равномерно распределяется по всему объёму и испаряется с огромной внутренней поверхностью, а не собирается в капли эффектом поверхностного натяжения и стекает обратно. Эффективная площадь испарения мата в 10-30 раз больше его геометрического размера.
Конструкция: деревянный барабан, медиум по периметру, 12V насос в верхний коллектор, откуда вода стекает вниз. Поддон - отстойник. Marine pump будет работать автономно от солнечной батареи.
→ Полный фотоотчёт о сборке с испарительными матами (BRC 2018)
Технический разбор от Playa Paul - читать перед сборкой: частая ошибка - неравномерный верхний коллектор. Большая часть воды в большинстве DIY-конструкций стекает мимо медиума обратно в бассейн, так и не испарившись. Решается правильной перфорацией дистрибьютора, а не более мощным насосом.
Про фильтрацию вливаемой воды. Насос - самое уязвимое место конструкции. Жир, кусочки еды и мыльная пена его убивают, а ещё через пару дней резервуар начинает вонять. Уилбур решил это двухвёдерной системой: серая вода заливается в верхнее ведро с набором фильтров (грубая сетка → нейлоновый чулок → активированный уголь), а в само ведро ещё идёт небольшая доза хлорки. Оттуда - в резервуар к насосу. Конструкция фильтра простая и ремонтопригодная: сломался чулок - поменял чулок.
Заметки:
- очевидно, меня развлекает идея объединить два дизайна и увеличить площадь испарения
- Можно добавить крутилочку мощности насоса и настраивать его так, чтобы вода с барабана едва-ли капала обратно в пруд-накопитель (мне кажется так будет наиболее эффективное испарение)
- Brainy Bar признаёт, что у них возникли незначительные проблемы с капельным шлангом, которые были легко устранены - подозреваю это были проблемы с крупной грязью в воде
Рандомные идеи
Сработает ли бросить (подпереть поплавками) вот такую же rigid cellulose media в накопитель рядом с основным агрегатом - будет ли она испарять с поверхности эффективнее?
Направить отражатели или линзы Френеля на испаряющую поверхность.
ВРАЩАТЬ испаряющие поверхности чтобы они были перпендикулярны солнцу!
Засадить накопительный пруд ряской - поможет очищать воду от каки, но может набиваться в насос

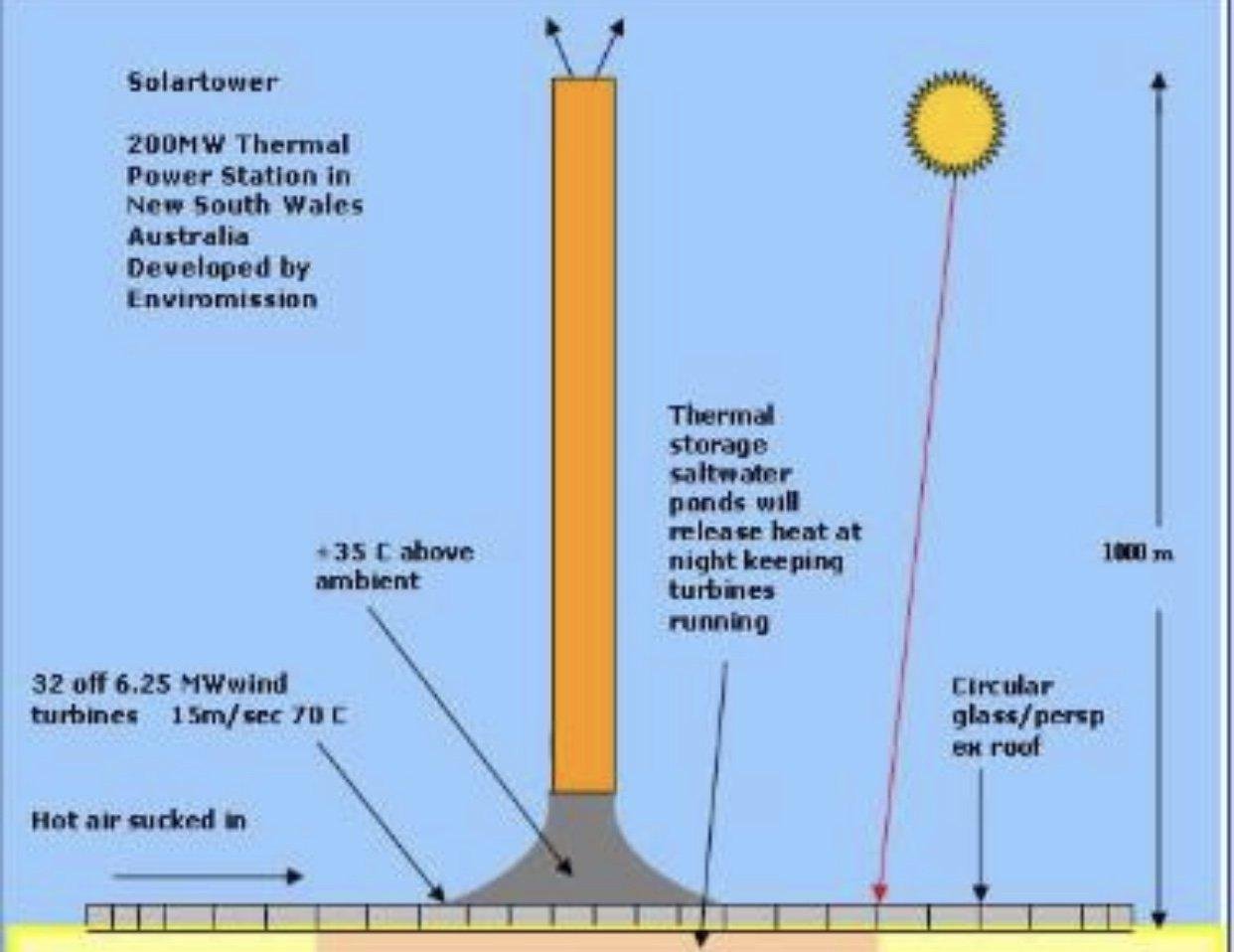

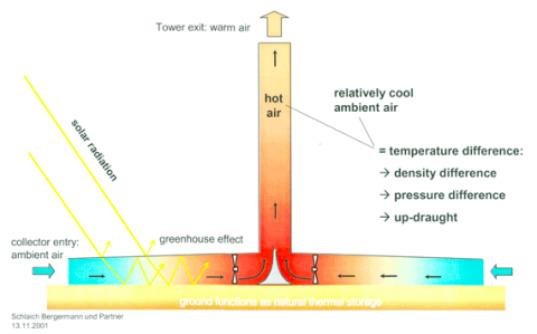

Solar tower. Вертикальная чёрная труба из полиэтилена - солнце нагревает воздух внутри, возникает тяга, испарение ускоряется. В теории VPD внутри трубы может достигать 235 мбар против 59 мбар снаружи - это реально звучит интересно. На практике: высокая труба может не выдержать сильный ветер, полевых замеров я не видел.
H=200m это немного дохуя, мы наверное выше 20м не будем рисковать. Турбина это тоже немного перебор. Но всё равно имеет смысл посчитать!
Что НЕ работает: смишные дизайны
А то чтож.

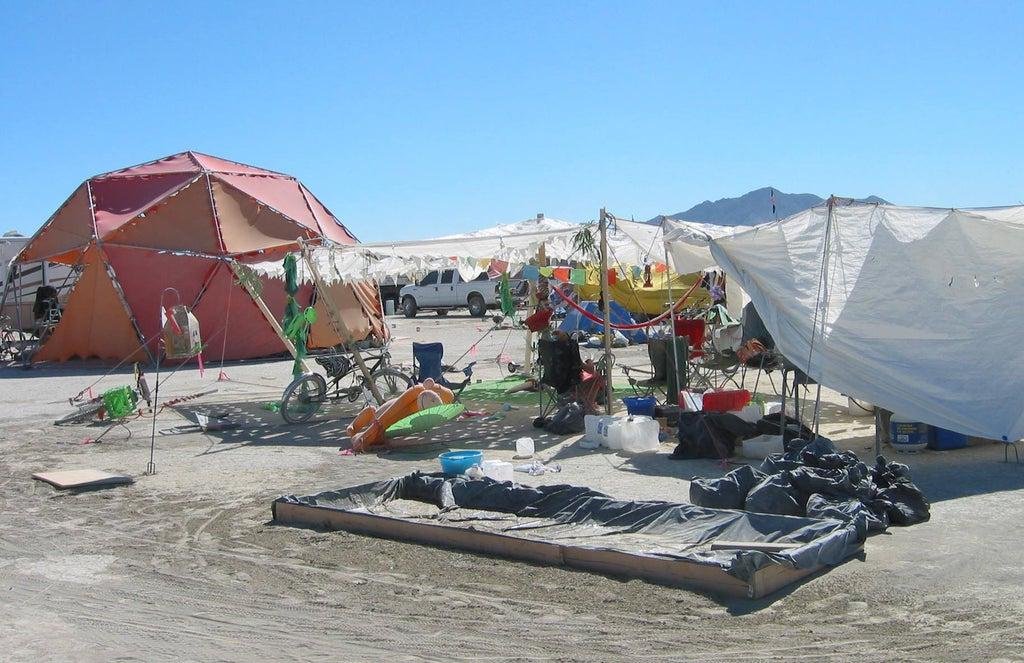

Испарительный пруд (чёрная плёнка на земле). Первое, что приходит в голову. Последнее, что стоит делать. Скорость испарения с открытой поверхности - 8-12 л/м²/день, при этом пыль оседает на плёнку, она светлеет и перестаёт нормально греться.

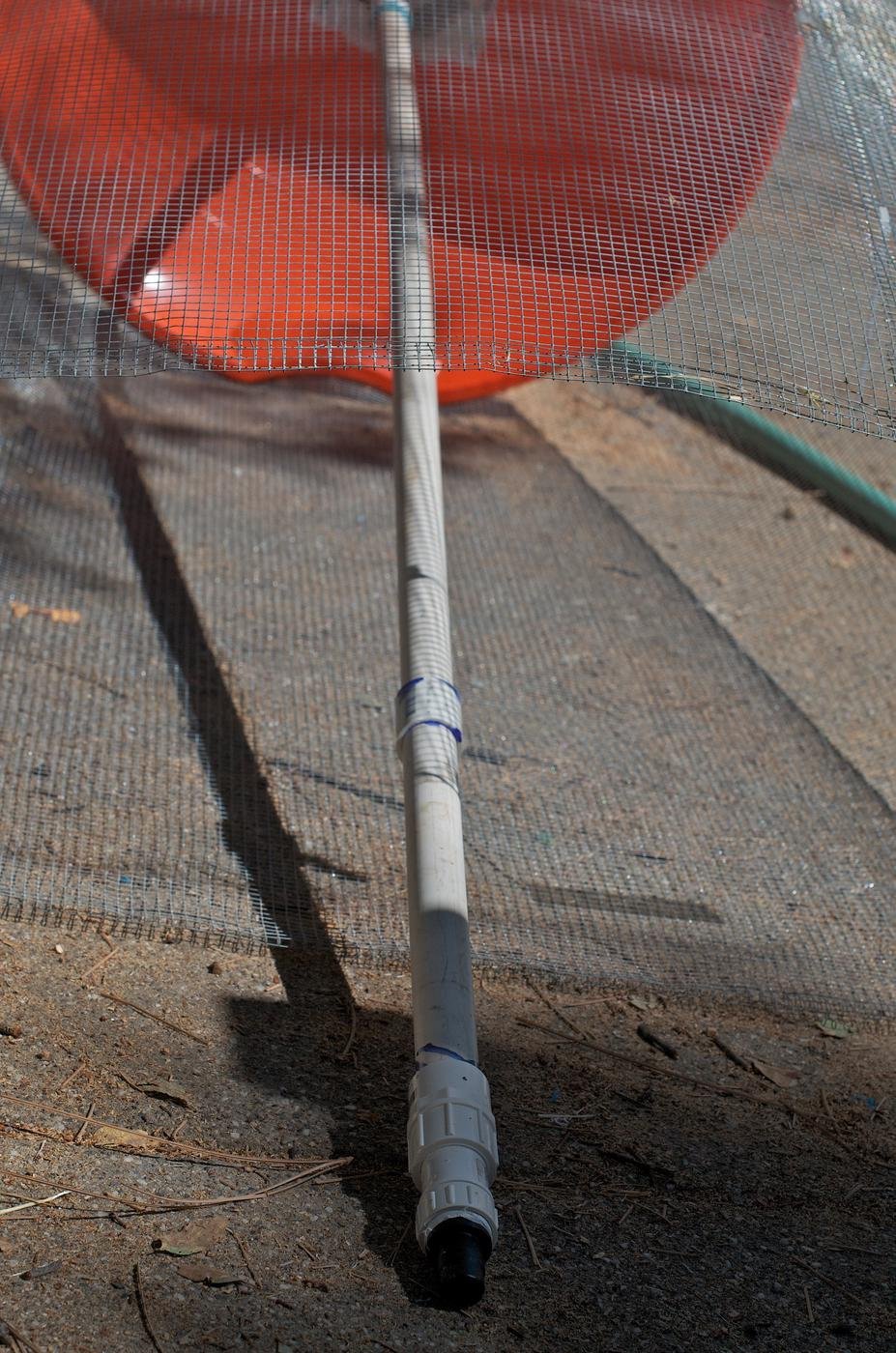

Стальная сетка вместо испарительного мата. Красиво, дёшево, не работает. Поверхностное натяжение собирает воду в капли, они стекают вниз, не успевая испариться. Видео прнс:

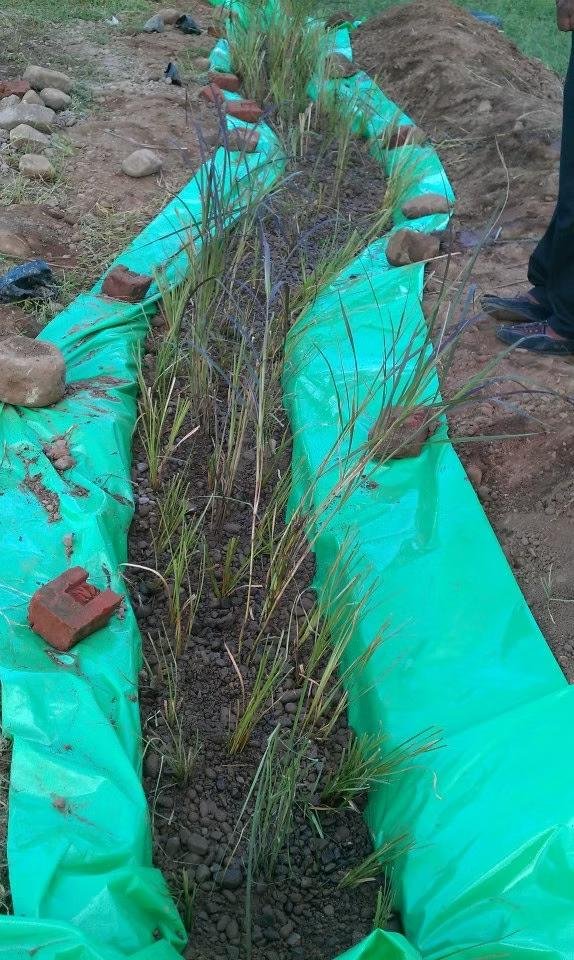

Биофильтр из сена / соломы тюков. Тюк соломы поливаешь серой водой - вода просачивается через органику и испаряется с поверхности. Работает! Медленно. Для маленьких кемпов может и ок. Нам не хватит ёмкости, плюс тюки надо вывозить. Сорян, зелёные.

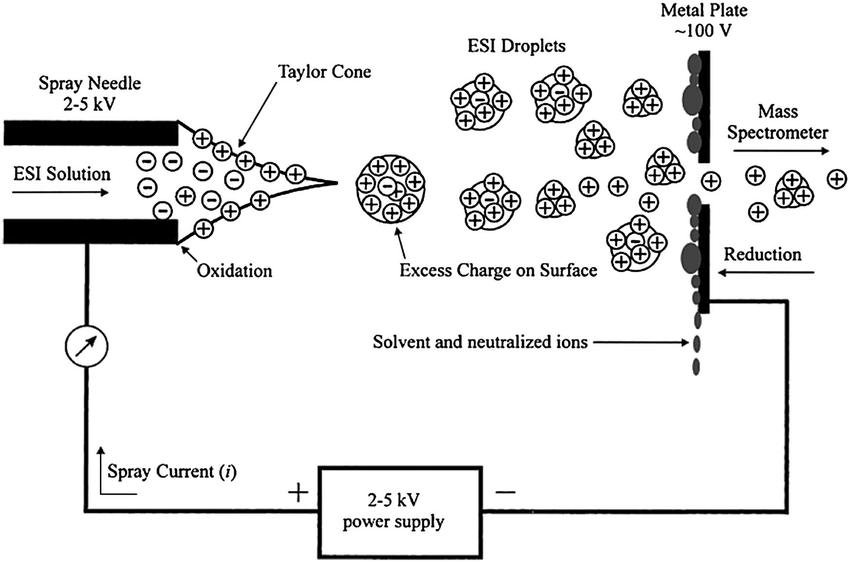

Электростатическое распыление. Эффект Тейлора-Конуса: под действием высоковольтного поля вода вытягивается в конусы и распыляется в субмикронные частицы, которые испаряются мгновенно. Работает в лаборатории. В поле - высоковольтный блок питания плюс летящий аэрозоль из серой воды. Вроде лучший способ заразить побольше народу надо ещё поискать.

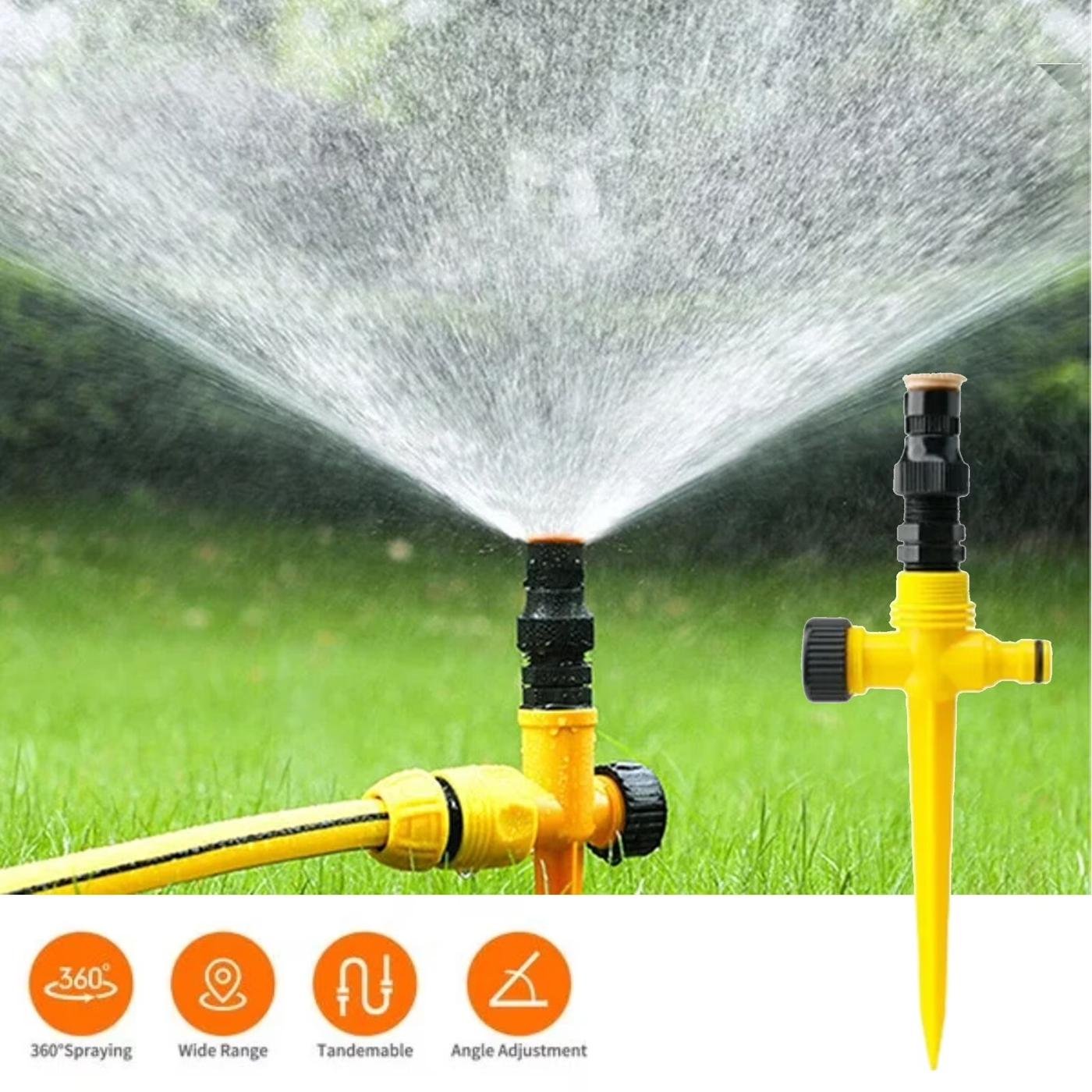

Спринклер. Высокая площадь испарения за счёт мелких капель - это правда. Но это аэрозоль из помоев. Поставим рядом с кухней - получим дизентерия-пати.
УИИИИ!
Опреснители спасли бы всю Африку от всех проблем сразу, но насколько я понимаю, они чертовски медленные: что обратный осмос, что конденсаторный на парниковом эффекте
и прочие зелёные решения - могут ждать, а мы нет
Задание и условия челленджа
Итакъ, у меня есть задача, которую я пока не решил.
Контекст:
- Лагерь на 50 человек, ~100 л серой воды в день, без душей
- Питание: 12V от солнечных панелей, или более, у нас есть два генератора и тачки с ещё солнечными батареями
- Должно пережить пылевую бурю: убираем/накрываем за 5 минут
- Ремонт в поле: если что-то сломалось, должно быть легко починить
- Нет стекла и не хочется возиться с хрупкими материалами
- Всё покупается в Кейптауне или влезает в багаж из Европы
Что нам надо: конкретную конструкцию с описанием, схемой или чертежом.
Победитель получит уникальную ачивку - нарисованную живым человеком, не нейронкой. Плюс попадёт в исторические анналы как человек, решивший задачу. Вполне неиллюзорно можно выиграть реальные премии за крутой дезигн.
Полезные ссылки
| Ресурс | |
|---|---|
| AfrikaBurn: официальная документация по серой воде | afrikaburn.org |
| Gray-B-Gon: 36-шаговая инструкция с чертежами | instructables.com |
| Wylbur: реальные замеры испарения (BRC 2012) | wylbursinnergeek.net |
| Wikiwickatron: полотенечный вариант с отчётами | wikiwickatron.wordpress.com |
| Brainy Bar: сборка мат-испарителя с фото (BRC 2018) | brainy.bar |
| Playa Paul: технический разбор — почему большинство не работает | playapaul.com |
| Испарительные маты в ЮАР | coolingpads.co.za и evapcool.co.za |
| Burning Man: официальные правила серой воды | burningman.org |
| Evapotrons.info: сайт автора Gray-B-Gon | sites.google.com/site/evapotrons |
*** - 1л питьевой на человека в день это нужды кухни. Это полтонны на минуточку. Мы ещё не до конца поняли что у нас с логистикой и возможно докупим ещё воды в общак. Но свою воду точно вези - 4 л в день. Не допьёшь сам - оставишь командам демонтажа и уборки.
Извините, что офтоп. Но меня всегда
беситвеселит этот подход. Организаторы: мы все из себя экологичные, даёшь Leave No Trace! Участники: ладно, везём 1 тонну влажных салфеток (почему это плохо).Итог: в пустыню мы не вылили капли серой воды, зато в окружающую среду выбросили лишнюю тонна пластика. Да, выбросили не в пустыню, а в городе на свалку. Есть ли разница для природы?
P.S. Если что, это камень в огород организаторов, т.к. участники поставлены перед условием и выкручиваются как могут.
Вопрос от чайника: а почему нельзя просто вскипятить сто литров воды и так выпарить? Долго? Дорого? Дрова тяжёлые? Нужна огромных размеров сковородка?
Пофиг на тему - но написано так завлекательно, умно, и технично, что жирный лайк автору!
Привет, пост появился в дайджесте и я его только что прочитал. Хочу накинуть одну идею. Воплощать её я конечно не буду, но вдруг коллективу будет полезно, чтобы достичь цель "выебнуться немношк".
Мне кажется, что идея с использованием испарительного мата хорошая и вряд ли можно сильно улучшить возможности для испарения воды без вреда для окружающих. В этой идее как слабое место указан электрический насос. Предлагаю выкинуть его нахуй и сделать полностью механическую систему подачи воды наверх испарительного мата.
Что предлагается использовать:

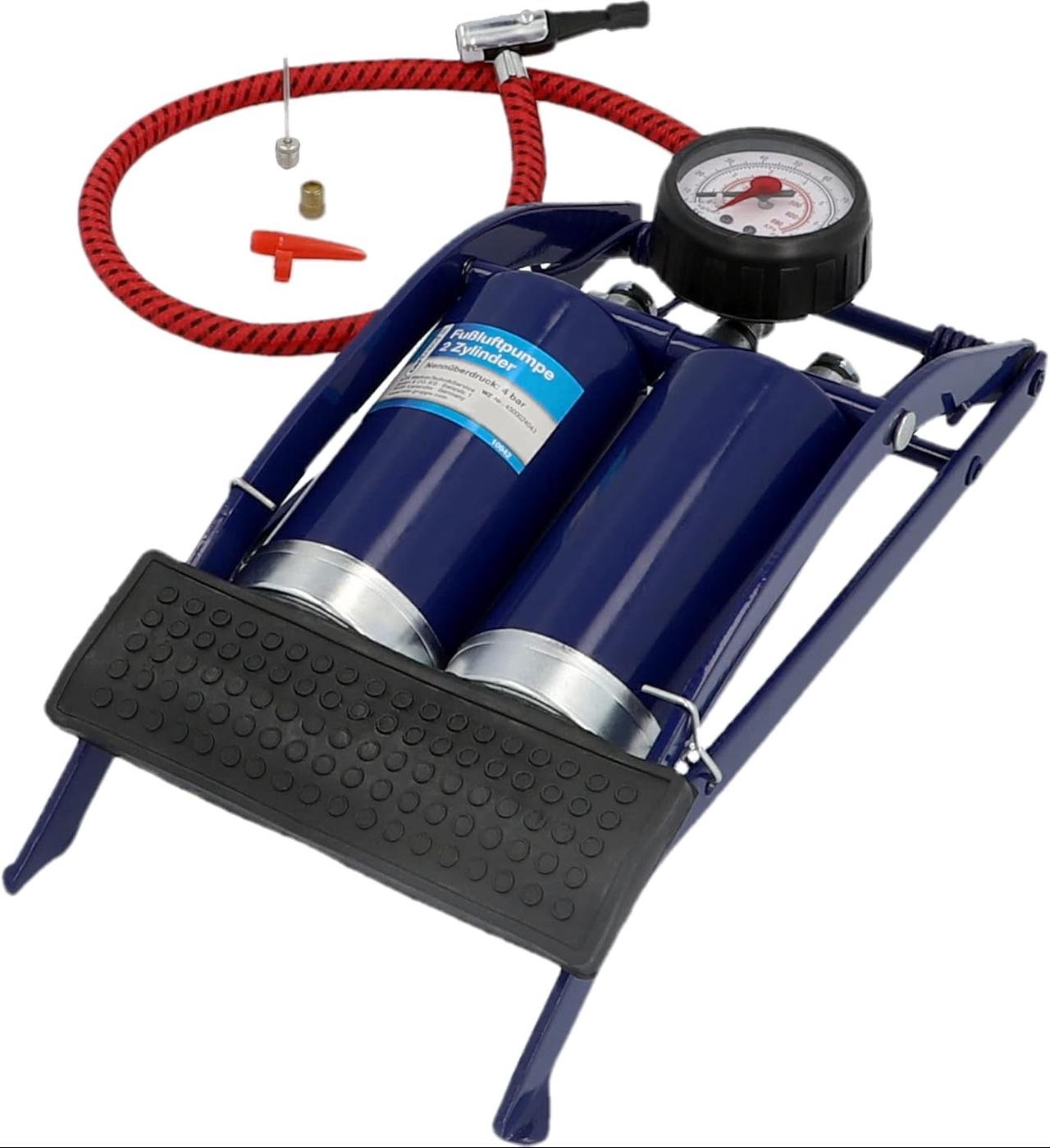

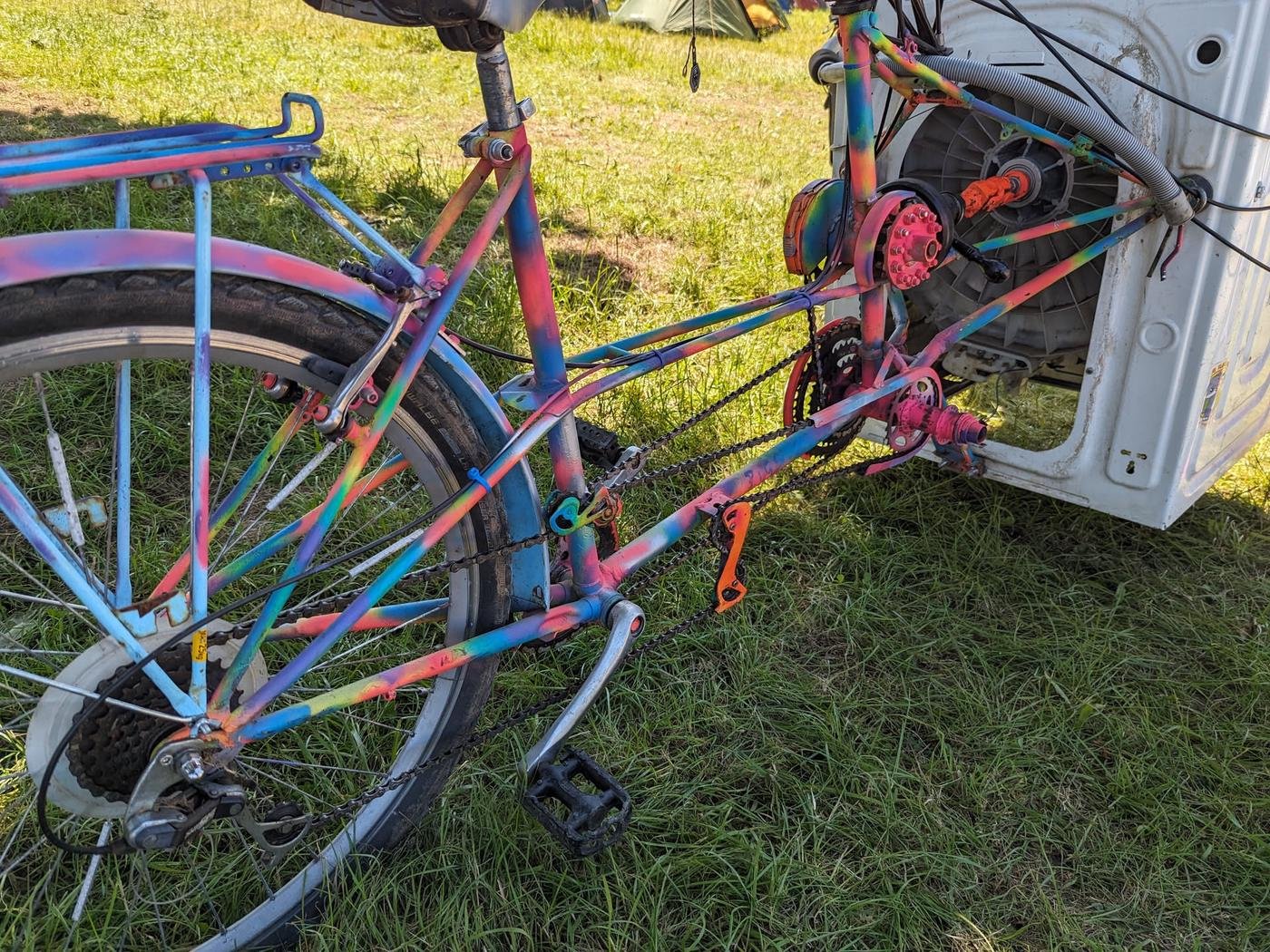

Комбинация человеческого труда (нужно немного, этого ресурса в лагере в избытке).

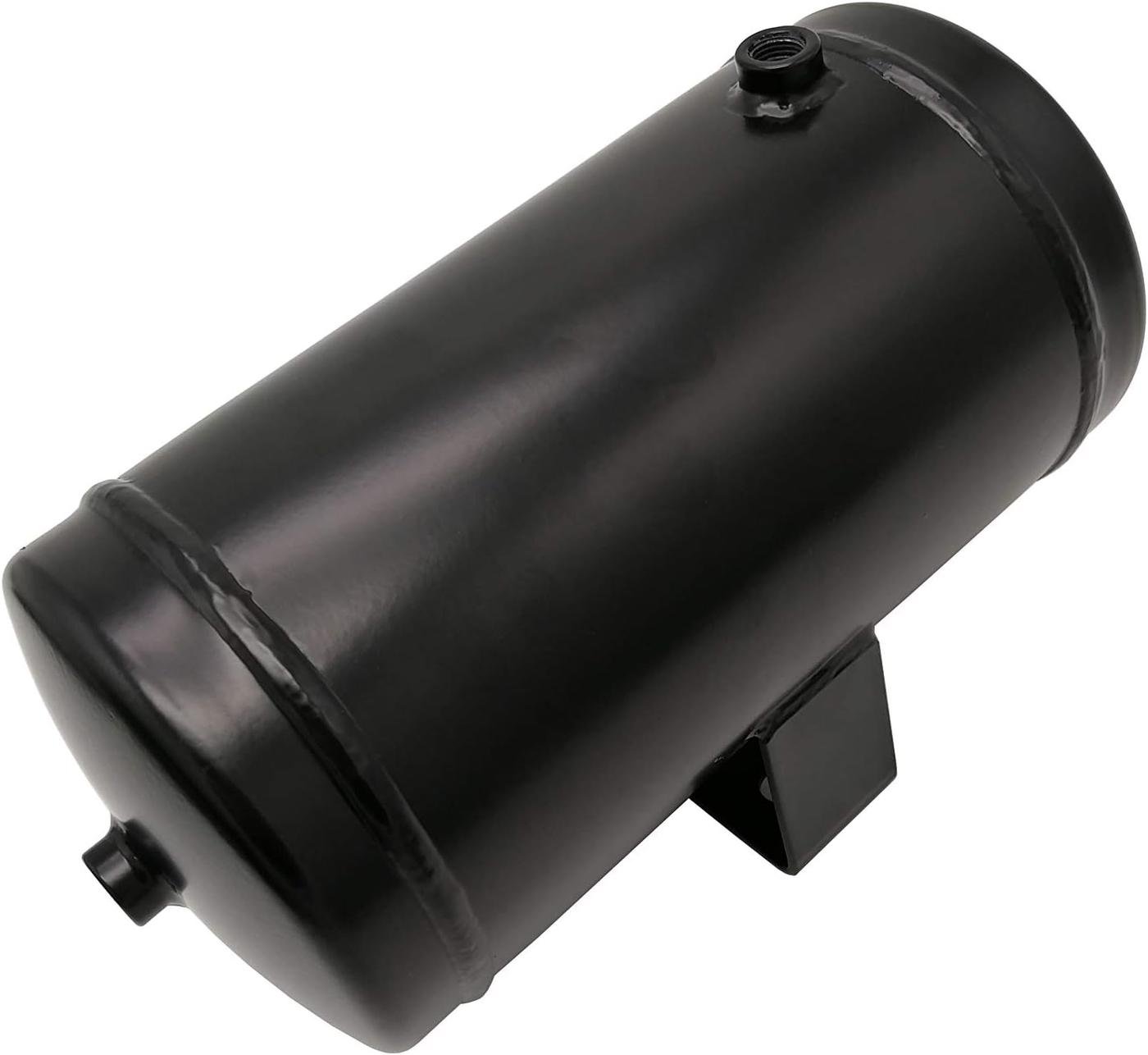

Механический накопитель энергии.
Механический насос (даже два).
Суть:

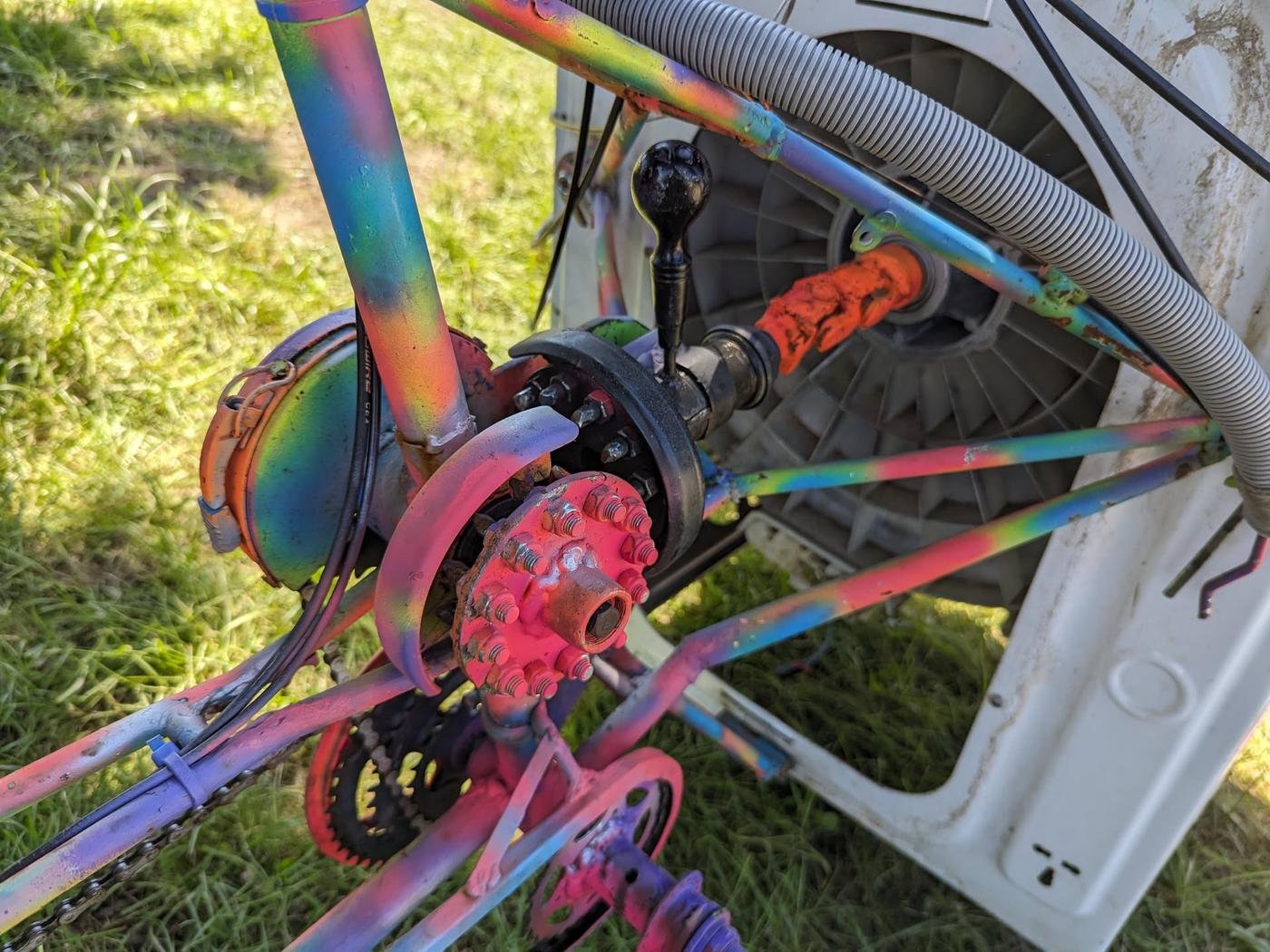

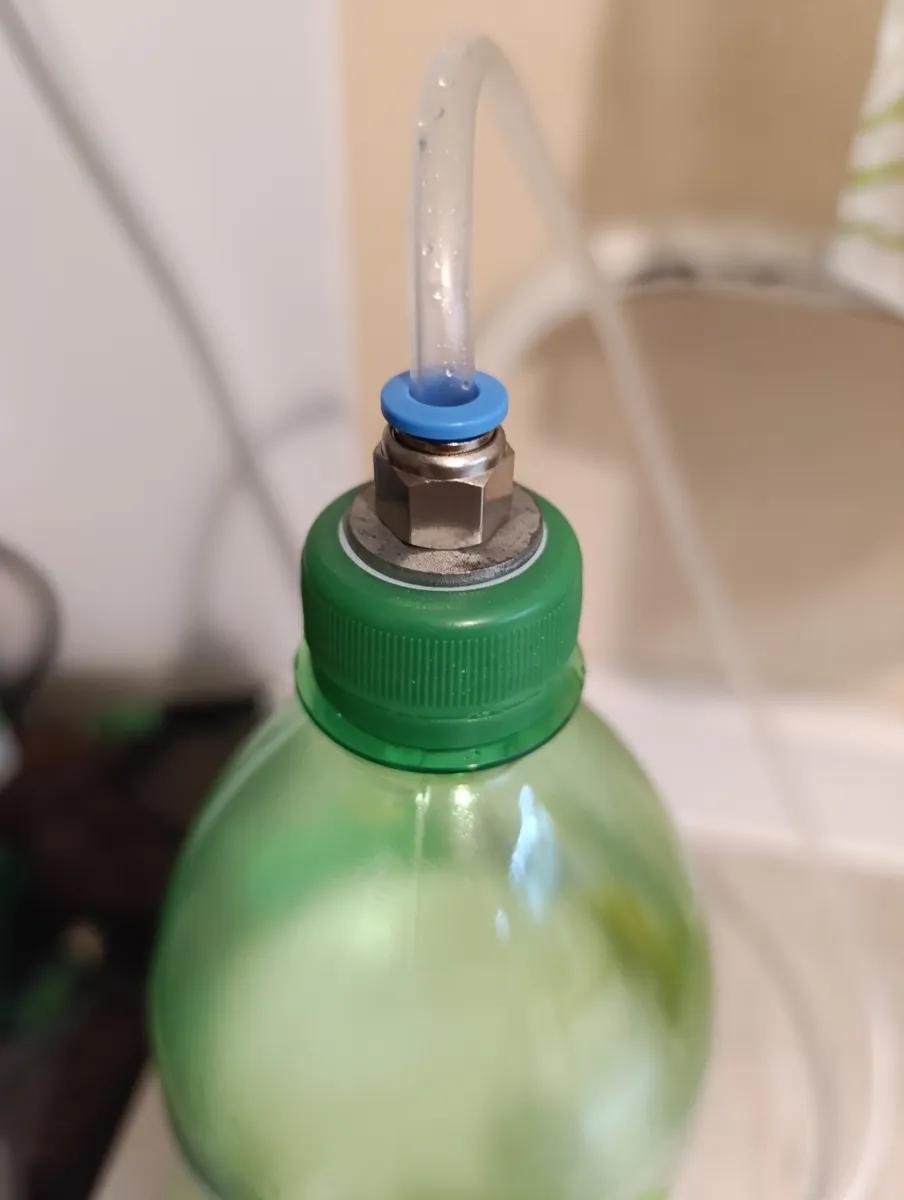

Немного трубочек, тройников, клапанов и другой арматуры позволят нам соединить всё это хозяйство в систему, которая позволяет в один момент времени нажать несколько раз ногой на насос и запасти энергию сжатого воздуха в ресивере.

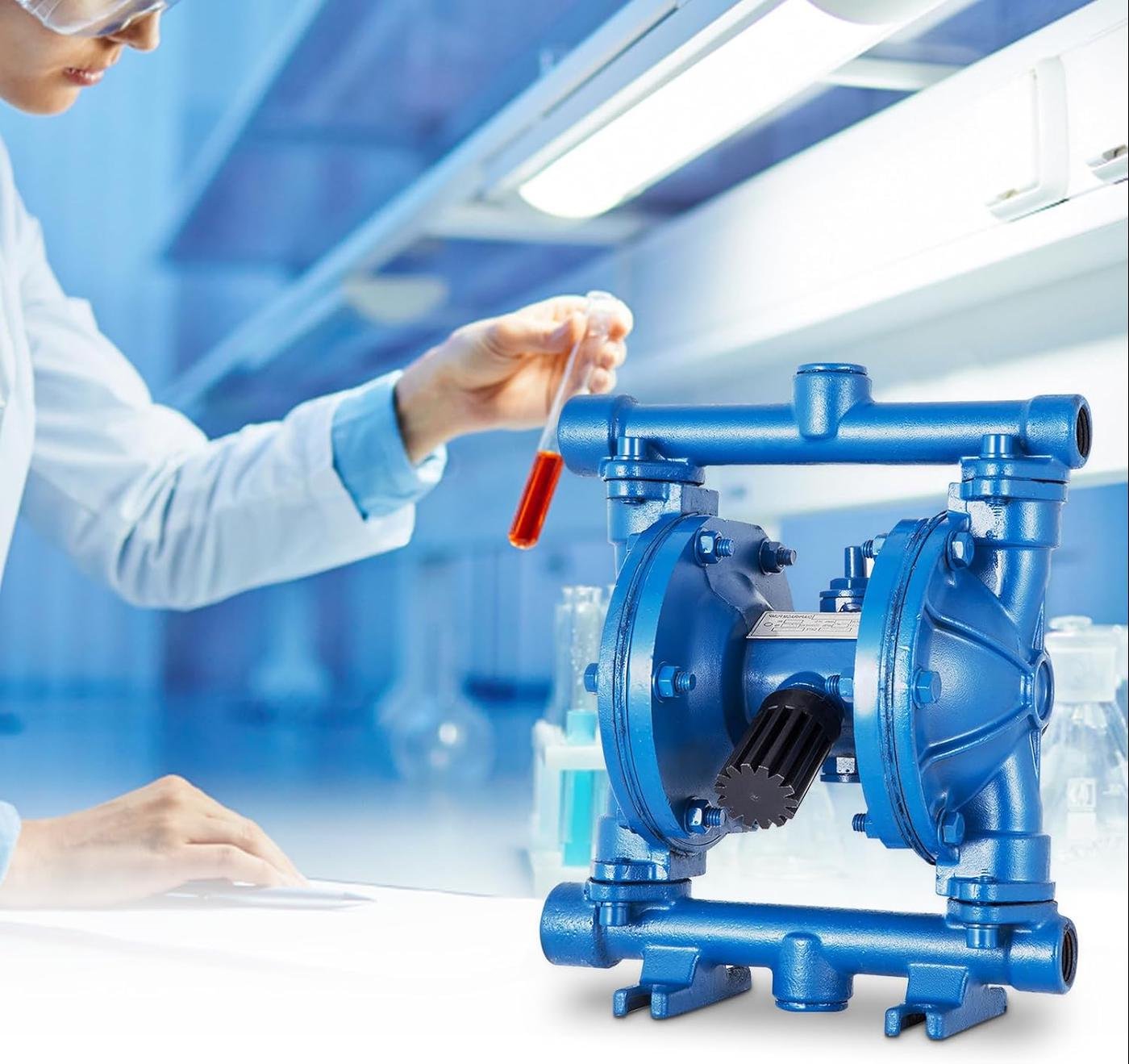

И совершенно в другой момент времени отдать эту энергию диафрагменному насосу для подачи жидкости на высоту 3 метра для последующего медленного стекания по мату.
Я сделал сложнешие расчёты по энергии. Получается следующее:
Допустим, есть чувак, который только что вылил свою норму в 2л серой воды в общее корыто. Сколько ему нужно накачать воздуха, чтобы отработать свой вклад и Leave no trace? Давайте прикинем:
Какие еще положительные характеристики такого решения:
Удачи на кэмпе! Буду ждать отчёта о внедрённом и протестированным в реальных условиях решении!
Прикольным решением было бы привезти промышленный Waste water evaporator. Это тяжелая и дорогая ебалда, зато одной установки хватит на весь Afrikaburn и снимет головную боль сразу со всех участников. Ну или с какой-то части, если взять установку поменьше.
На всех: Heat pump vacuum evaporator VIVLO Large 1400
https://www.directindustry.com/prod/vivlo/product-4606275-2773969.html
Вес и габариты: 3–5 тонн, 4.5×2×3 м. Перерабатывает 1400 л/ч сточных вод в 7% концентрата и 93% чистой воды. Нужно 60 кВт электрической мощности. Стоит 110–170 тысяч €.
Поменьше, на 1,5 тысячи участников:
Mechanical vapor recompression Vacuum evaporator, модель ENVIDEST MVR FF 150 (Condorchem, Испания)
https://condorchem.com/en/evaporators/envidest-mvr-ff-30-2500
Вес и габариты: 1,5–2 тонны, 3×1.5×1.5 м. Перерабатывает 180 л/ч сточных вод в 10 л/ч концентрата и 170 л/ч дистиллированной воды. Нужно 15–25 кВт электроэнергии. Стоит 40–70 тысяч €.
Нельзя просто ямку вырыть и сливать туда ?
@TriplEight Добавьте, пожалуйста, в тело поста ещё один важный фактор испарения: вакуум. Чем ниже давление воздуха, тем интенсивней испарение.
Если довести идею до предела, получите вакуумно-импульсную сушилку. Вам такого не достичь, да и не надо. Поможет любая откачка воздуха из объема — вытяжной вентилятор, вакуумный насос 12V.
Если объем не замкнут, ну и ладно. Получите «сквозняк» над водой, он тоже усиливает испарение. Любое движение воздуха над водой вам полезно. Если воздух и вода движутся навстречу друг другу (противоток), вообще хорошо.
В любую конструкцию стоит добавить опцию «отсос воздуха», или вытяжной вентилятор, или воздушно-вакуумный насос, или воздушный эжектор, или «сквозняк», или направленный поток сухого воздуха. Это сделает испарение более интенсивным.
Как усилить испарение:
Это не эвапотрон, хотя мог бы:
К гибридному дизайну 3/4.
Комментарий автора:

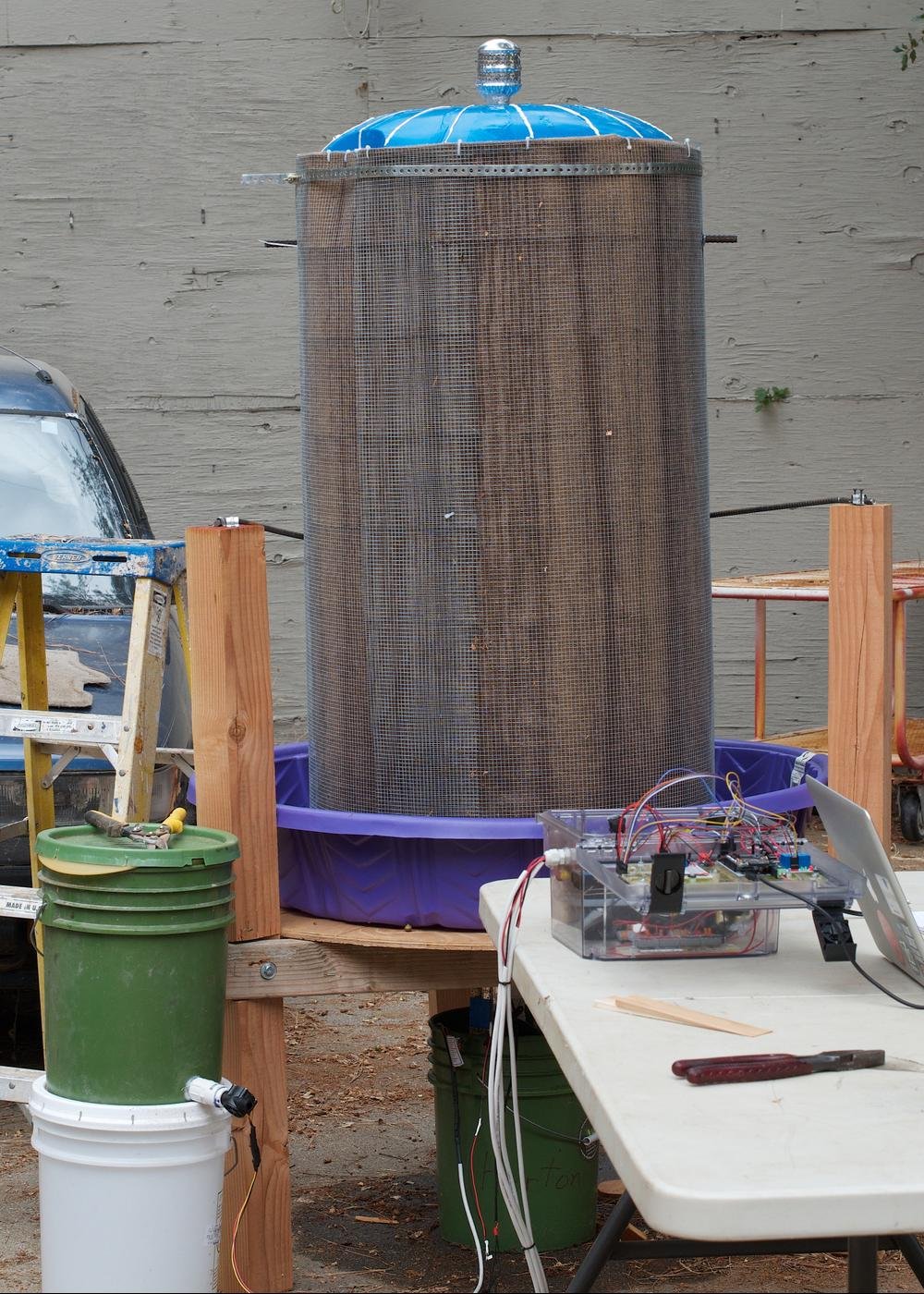

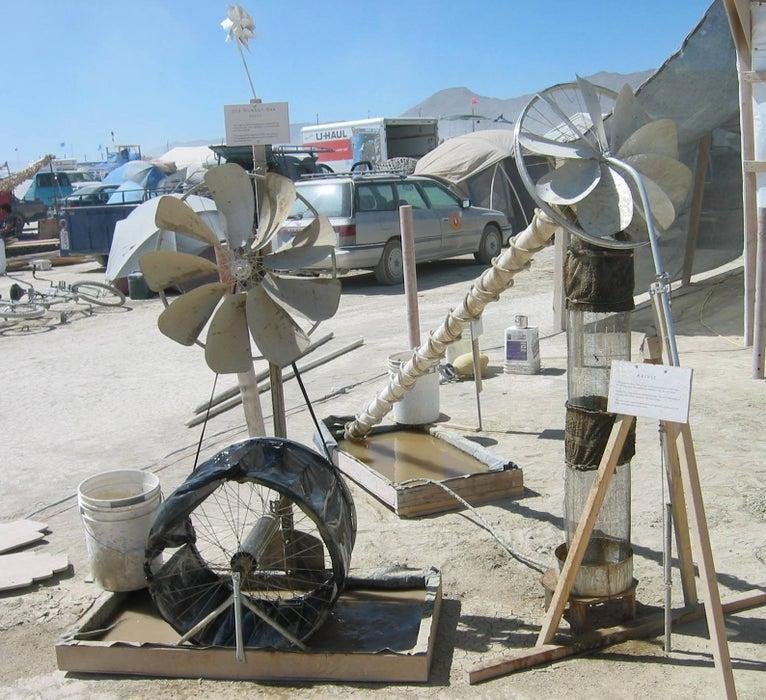

Вот ещё работающий прототип https://wylbursinnergeek.net/2012/07/16/evaporator-prototype/
Мне нравятся идея распределителя воды (сверкающая банка с дырками на самом верху башни) - потому что шланг с дырками обёрнутый по периметру башни нам придётся чистить.
И поставить спринклер внутрь башни. Тогда крыша не нужна и она может дополнительно работать парниковым эффектом и может даже разницей давлений - имеет смысл башню сделать чуток повыше. Но спринклер может заиливаться, да.
К слову о планах В. Ненавижу, блять, планы В. План А должен быть такой чтоб не пришлось продумывать отступление.
Так вот, прикол ЮАР в том что у них некогда мимопролетел период экономического скачка, так они на нём и застыли - с тремя web~1.5 сайтами на каждую отрасль.
То есть люди там живут себе как мы жили в нулевые - из коммерческих сайтов есть пейсбук маркетплейс с частным объявами про мопед, кстати нисколько не поменявшийся. Есть труе web2 леруа мерлен и metro c&c. И есть ещё по два сайта с прейскурантами: загрузи цсв, напиши имейл и жди ответа.
А мы же дохуя тревожные творожочки - нам надо чтобы всё было готово, мы приехали и оно нас там ждало! Логично же, ну? Так вот, эти ребята ещё и неторопливые и НЕСРАЗУ ОТВЕЧАЮТ ссук!
А я вписался в бёрнерский чатик в вацапе и там выяснил что есть некоторый развал при местной перерабатывающей фабрике-помойке, где все берут всё бэушное типа ковров и мебели. Есть гигантский магаз кейтеринговых и кухонных штук в двух часах езды. И да - там бёрнеры испокон веков покупали всю хуйню. А сайтов нет.
Так вот, на эвапотрон у меня есть ажно план С (это было бы отвратительно): на случаи если вдруг мы не найдём подходящие спринклеры и не найдём подходящий электронасос.

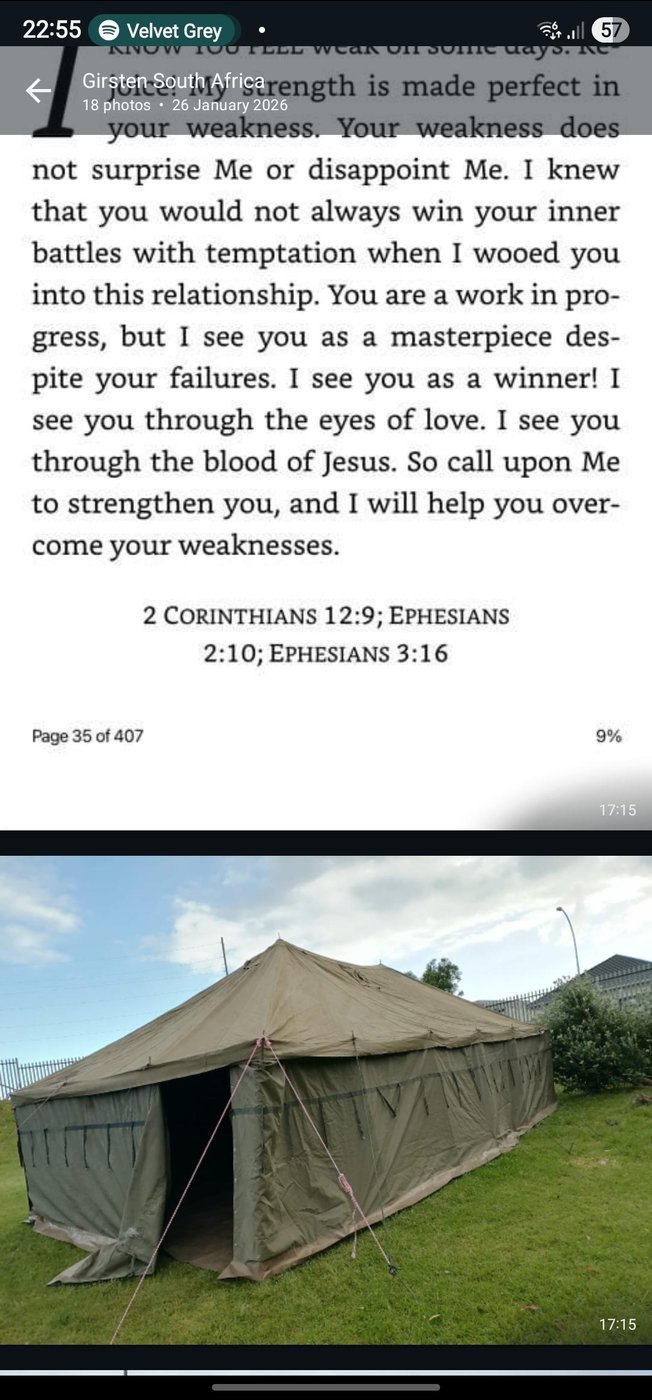

Я вот нашёл на фб маркетплейсе (даже пришлось залогиниться впервые за 10 лет - ох сколько всего меня там ждало. Искал армейскую палатку для кухни. И нашёл местного паренька, который среди фоток палатки затесал отрывочек из библии, матьего! Конечно я ему сразу поверил: мы договорились что за палаткой я приеду в утро отъезда в пустыню.
