Пост про плёночную фотографию, DIY и силу клуба.
В разработке проекта помогли вастрики: @korney — изготовил векторный чертеж для лазерной резки стальных деталей и @maxa707 — начертила программу и предоставлила мощности своего плоттера для резки стикеров маскирующих видоискатель.

Что тут вообще происходит?

Я люблю фотографию, в особенности компактные плёночные камеры, в частности семейство камер Lomo Compact. А ещё люблю придумывать и реализовывать идеи, чужими и своими руками в особенности. Всё сошлось и вот я уже пишу пост.

Краткий технический экскурс. В плёночной фотографии используется множество форматов плёнки, в живых сейчас: 110, 135, 120/220, ограниченно 127 и листовая плёнка для большого формата. В посте пойдёт речь про модификацию камеры для 135 плёнки, с размером кадра 36 x 24 мм в камеру с форматом кадра 17 x 24 мм, для этого есть термин — Half-Frame, полукадр если по-русски.

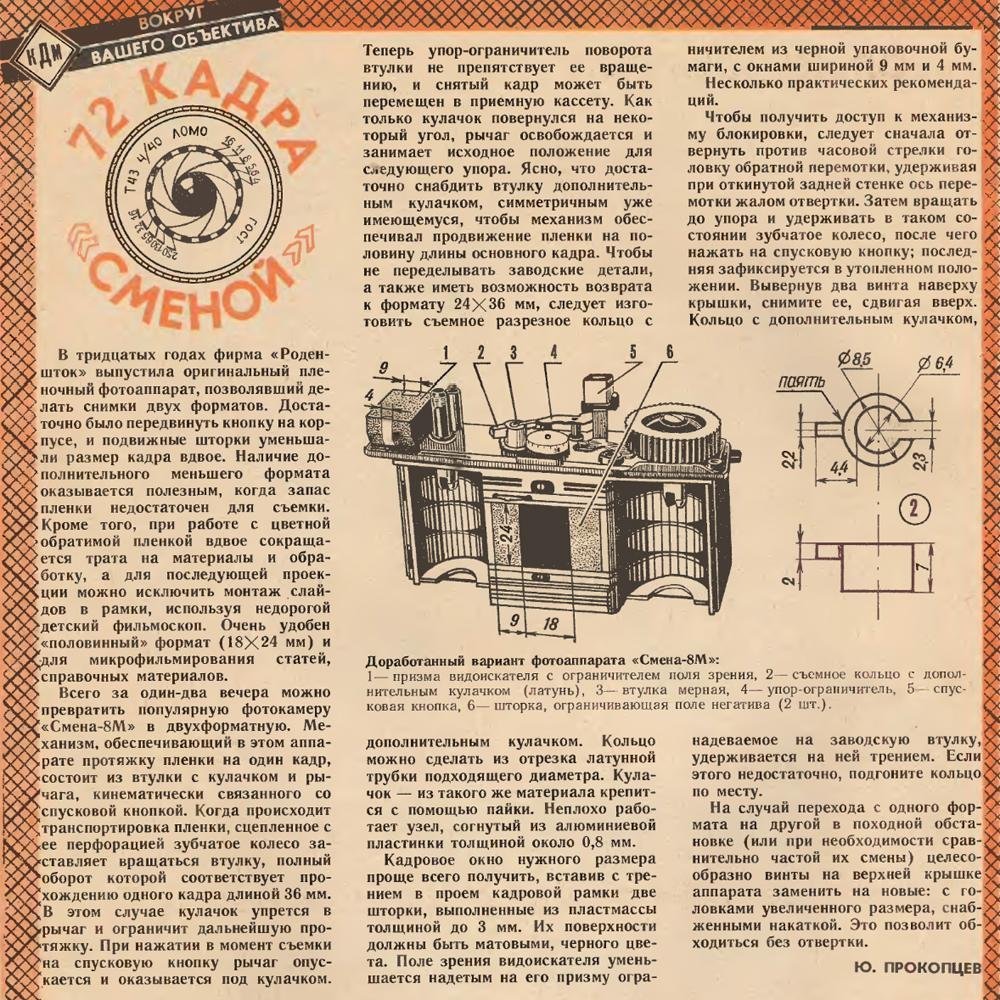

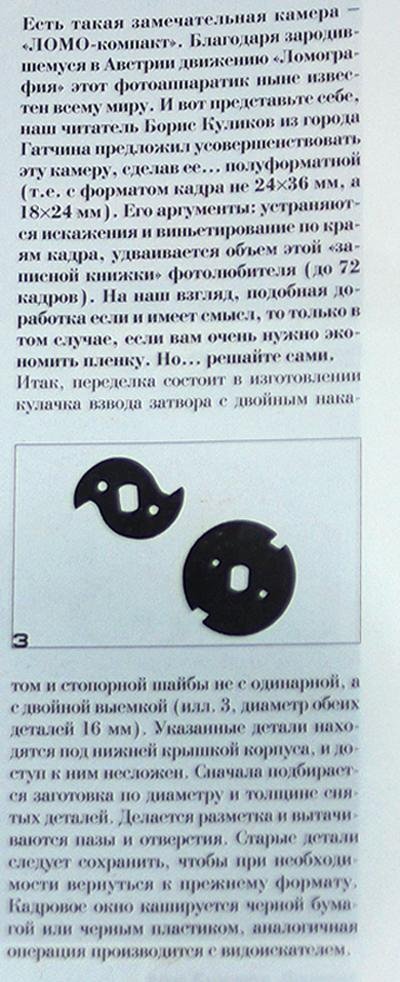

На модификацию для Lomo LC-A и LC-A+, меня вдохновила вырезка из российского журнала "Foto&Video", выпуск №8 от 1999 года. Проект мариновался в бэклоге с середины 2015 года, от момента когда я впервые узнал о нём, и до осени 2023 года, когда после пары недель разарботки и тестирования я увидел первые снимки с модифицированной камеры.

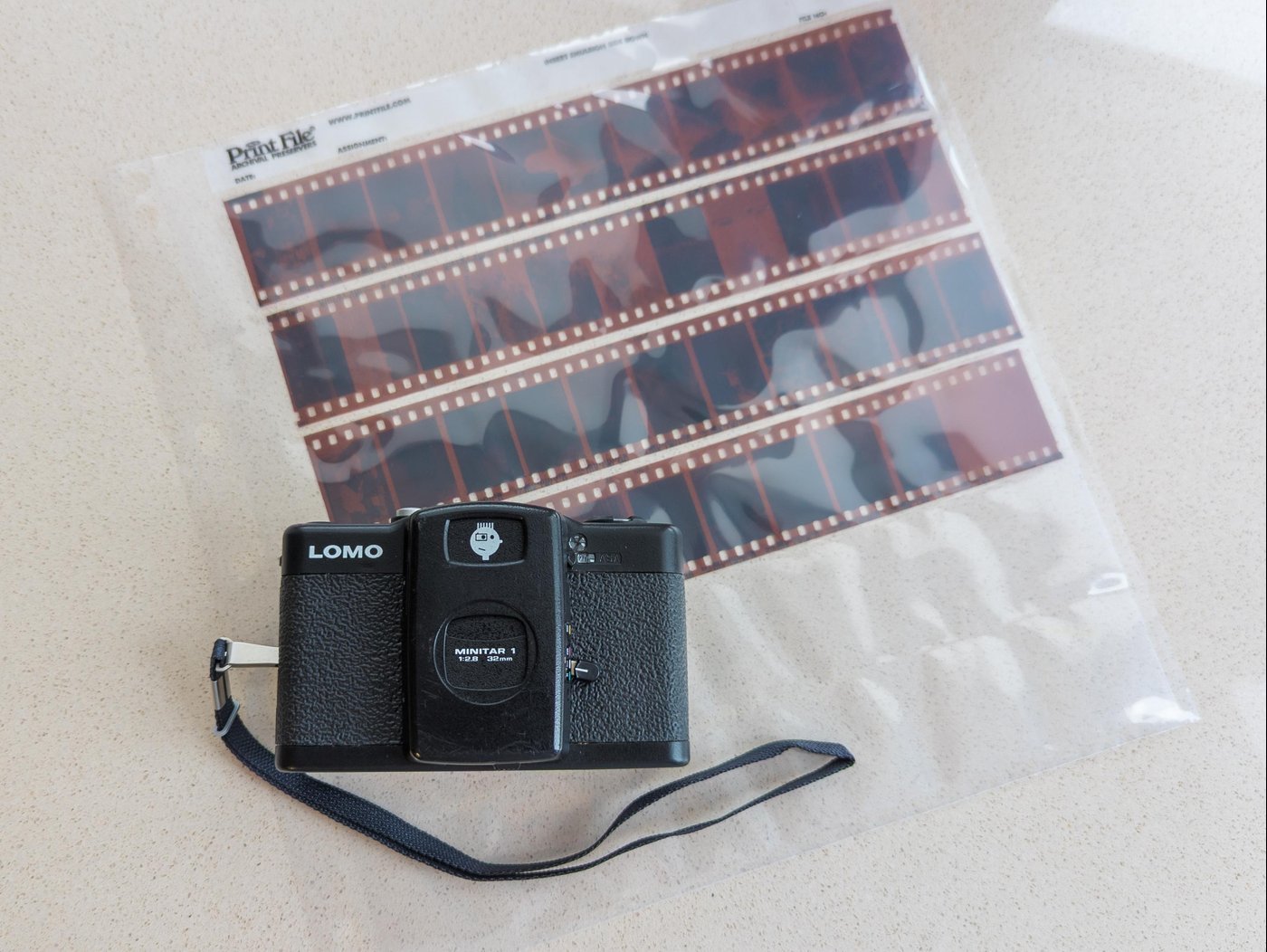

Примеры фотографий можно найти у меня в Ломодоме, под тегом #lcahf (кликабельно).

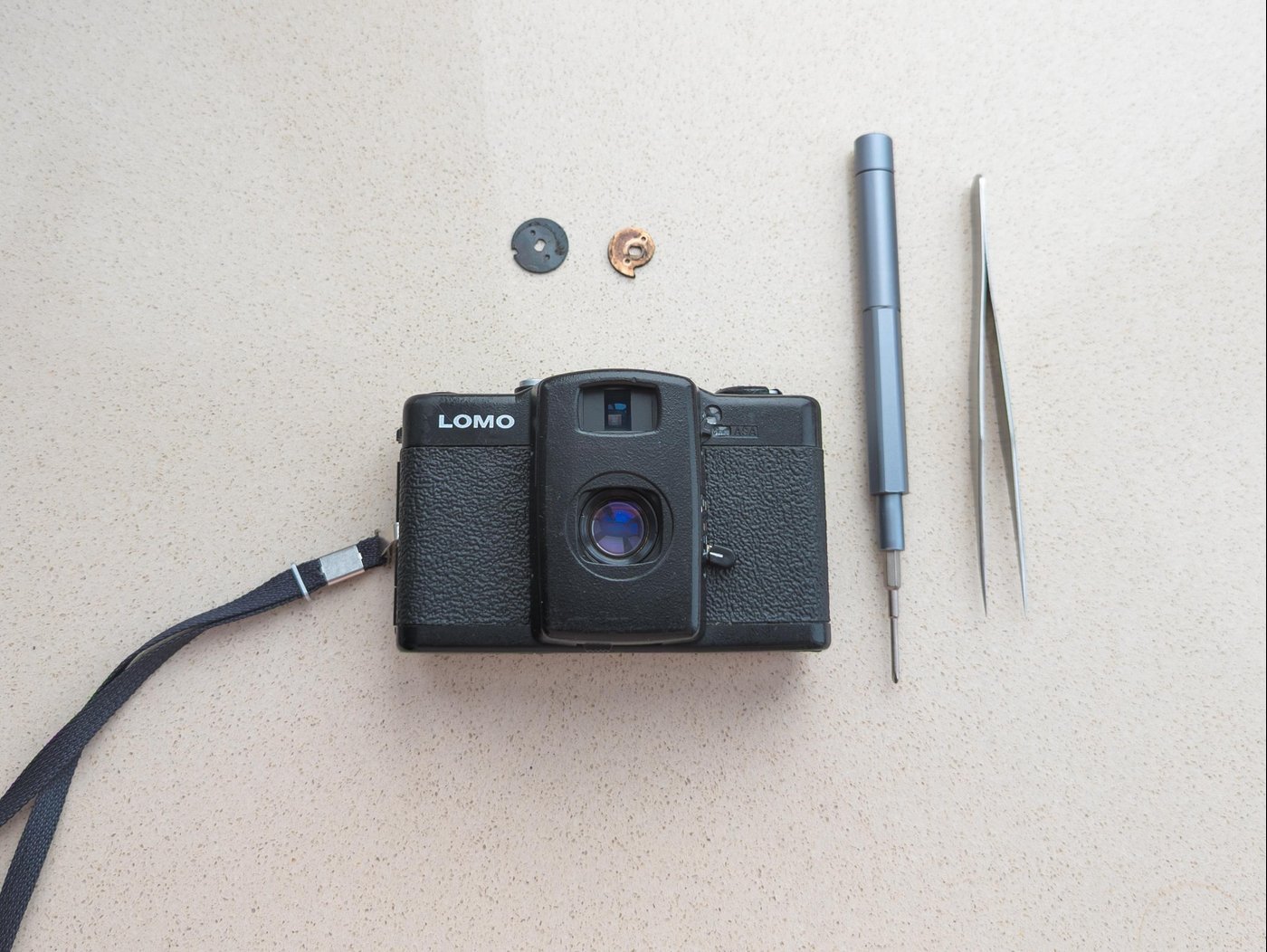

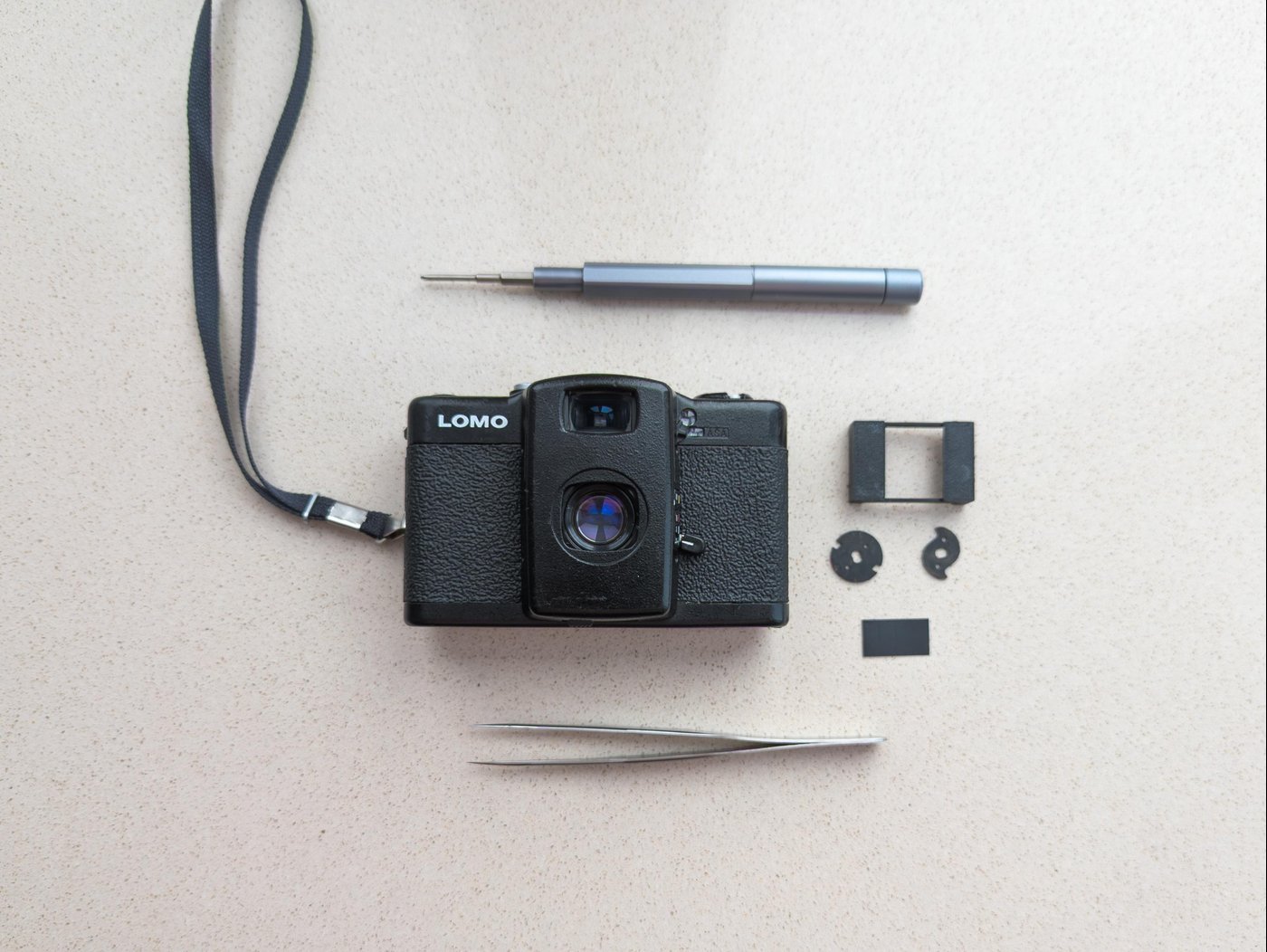

Это продвинутый проект, потребуется изготовление новых металлических деталей и 3D-печать. Ещё помимо самой камеры, понадобятся: отвертка, пинцет и два небольших кусочка непрозрачной черной изоленты.

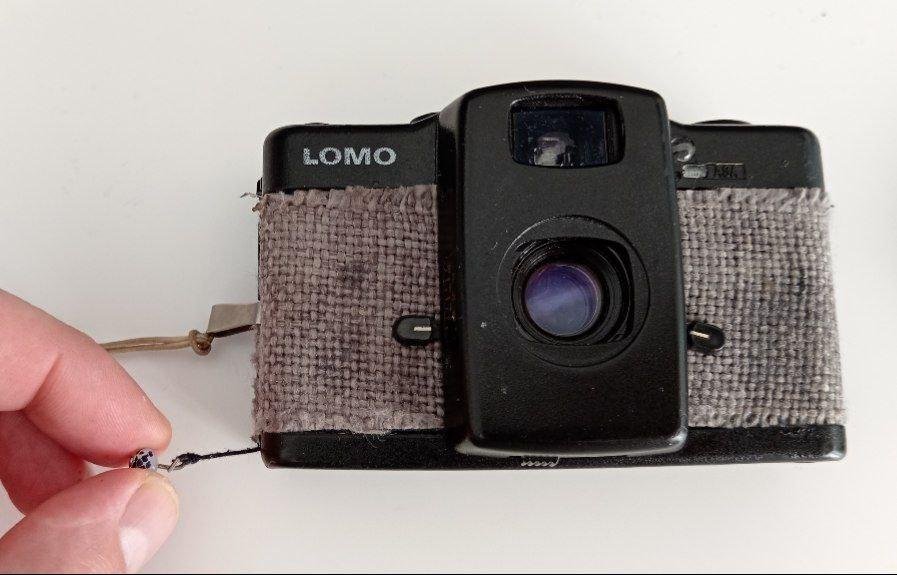

Шаг за шагом, я опишу процесс модификации, на примере Lomo LC-A+ Russian Lens. К счастью, не нужно производить глубокую разборку камеры, потребуется снять только переднюю панель и нижнюю крышку. Процесс разделён на 3 основных этапа, от самого сложного к самому простому:

1. Механизм взвода затвора и блокировки протяжки пленки.
2. Маскирование кадрового окна.
3. Маскирование видоискателя.

Механизм взвода затвора и блокировки протяжки пленки

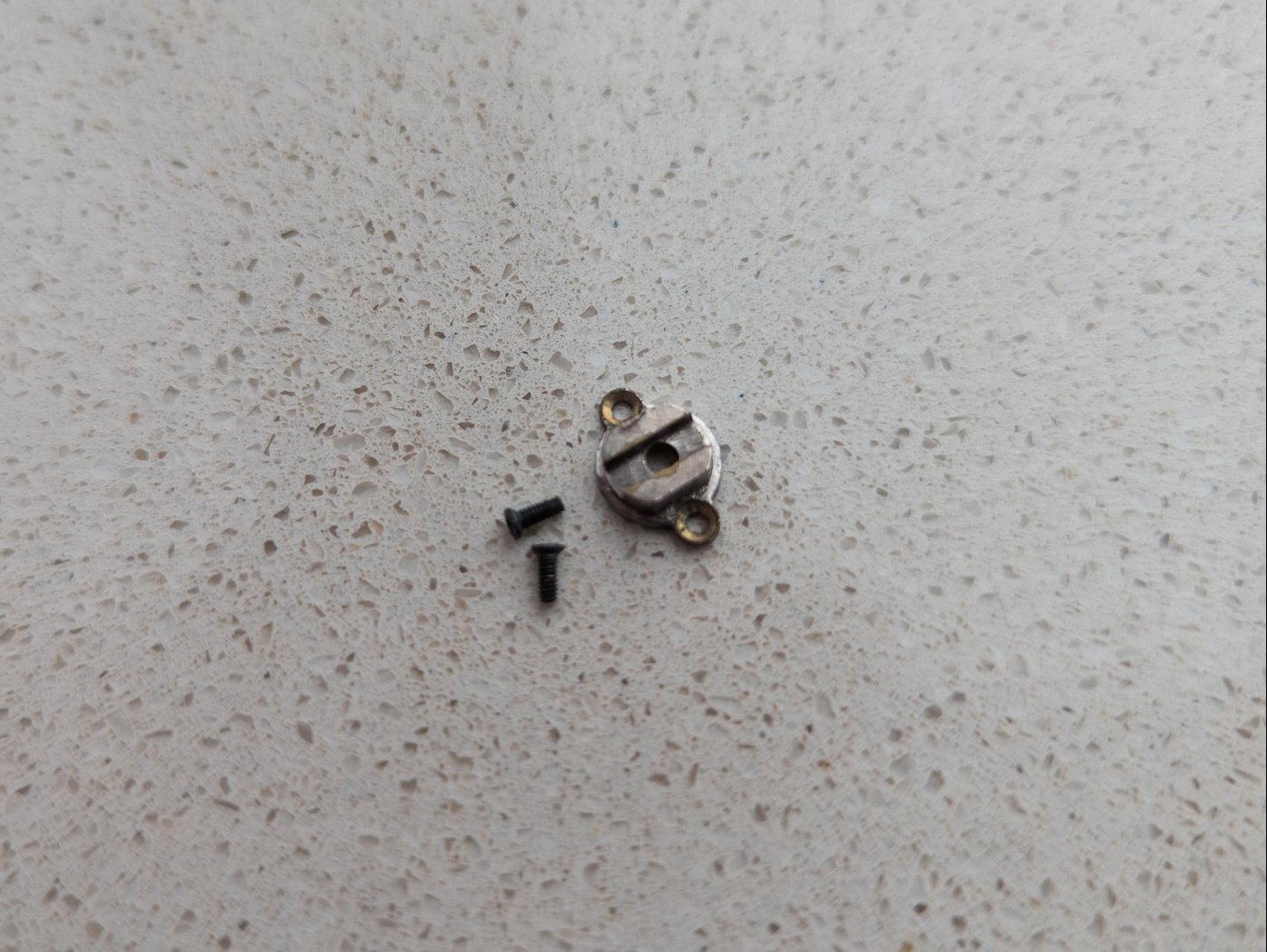

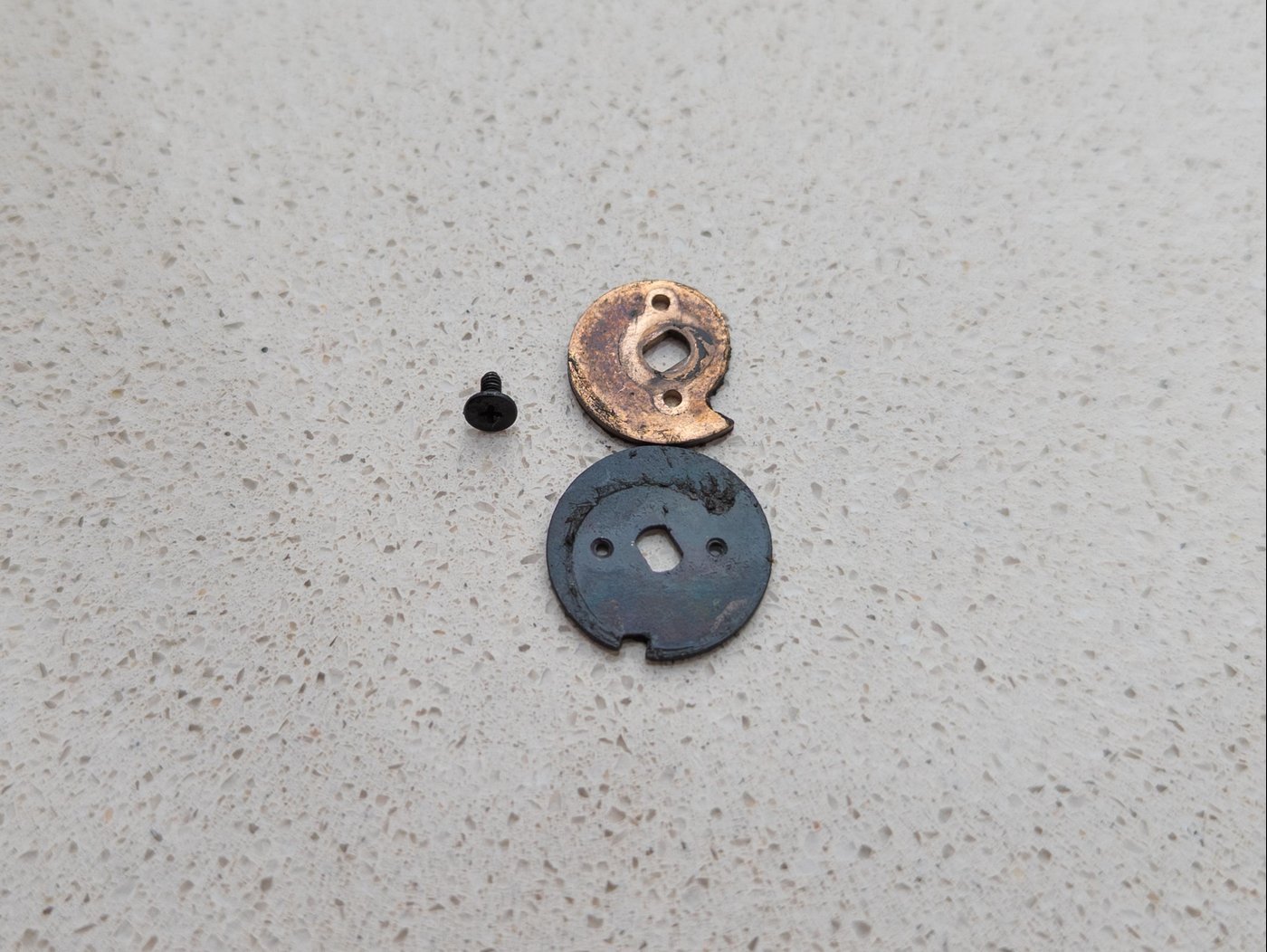

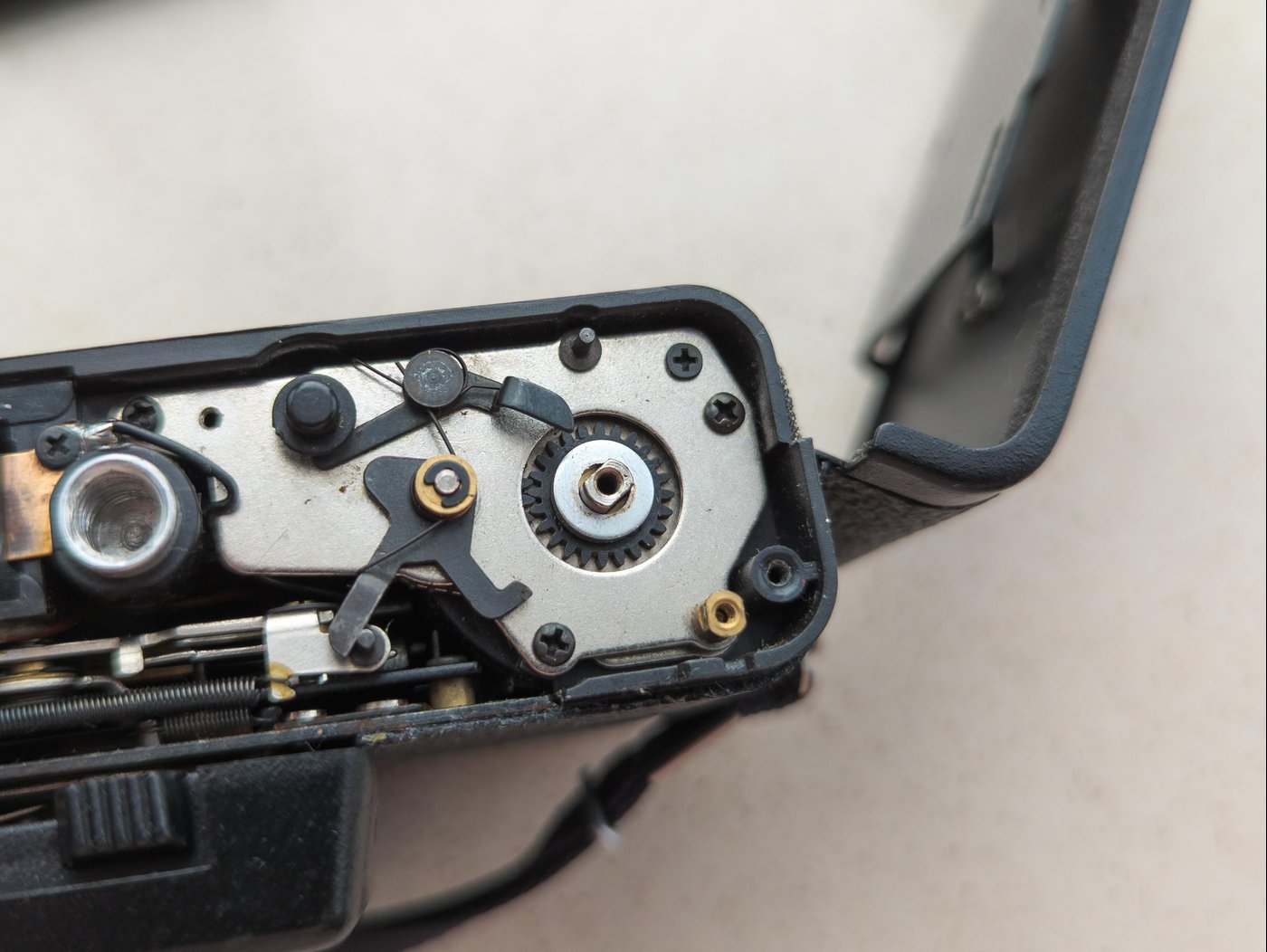

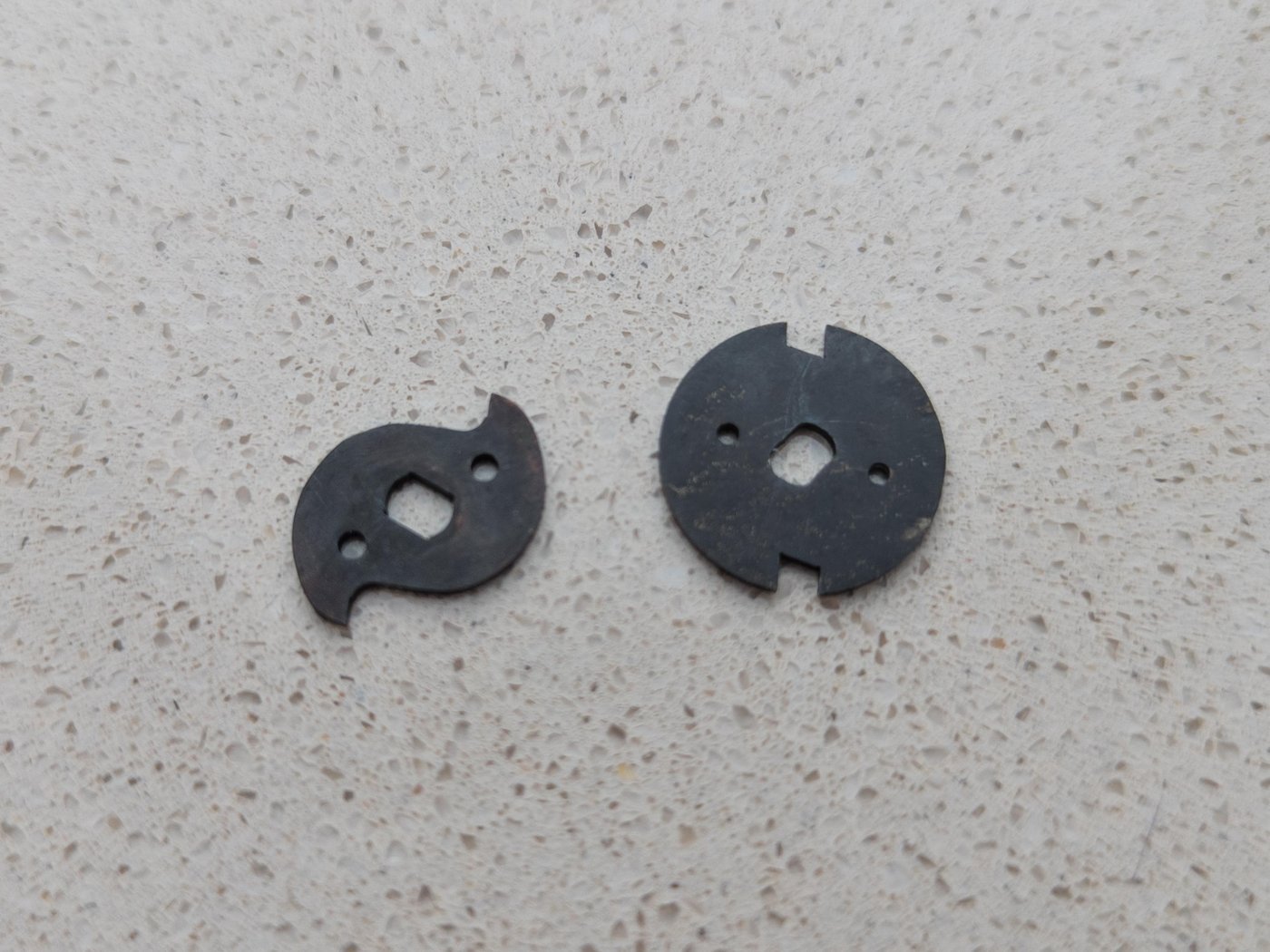

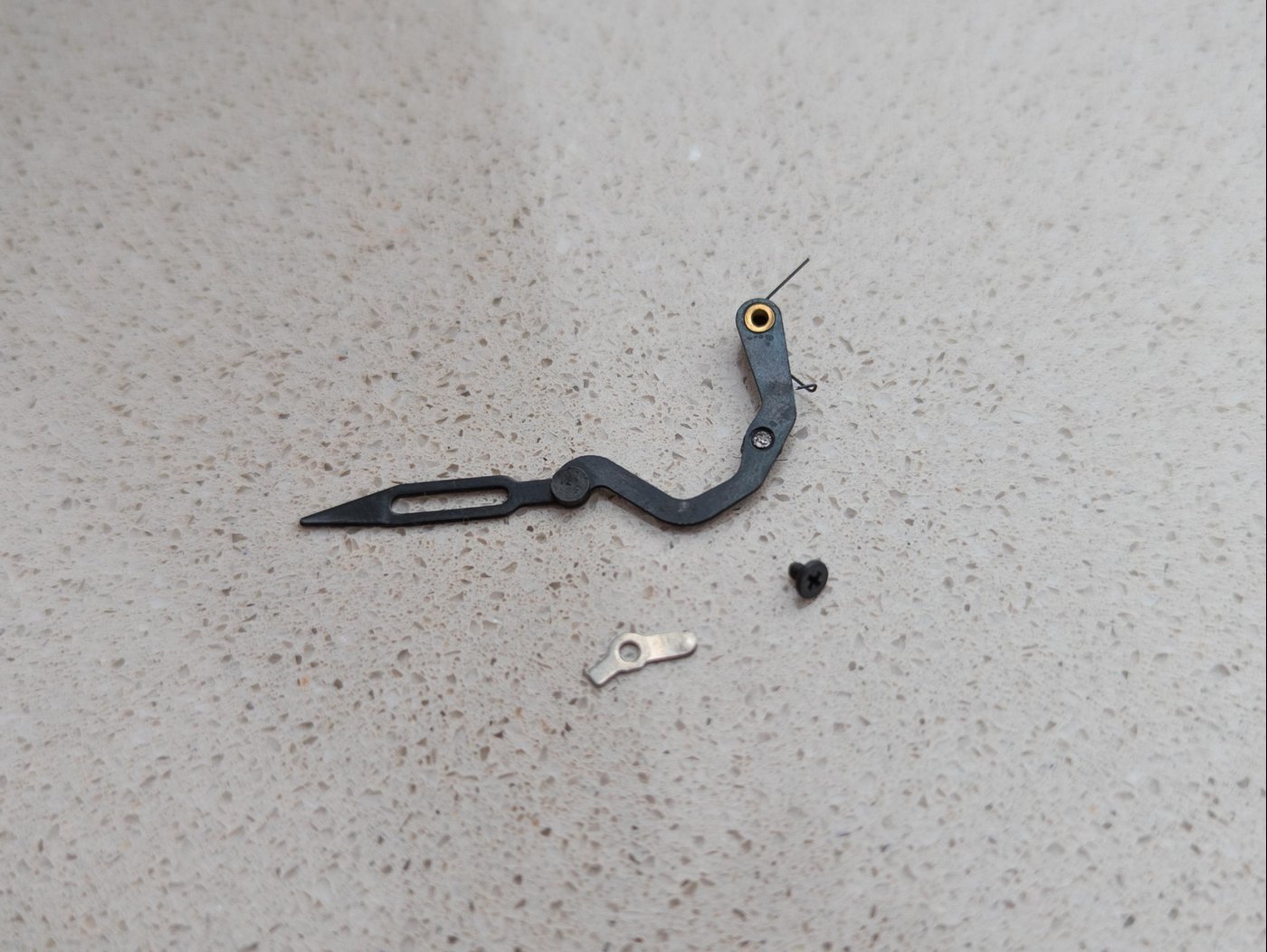

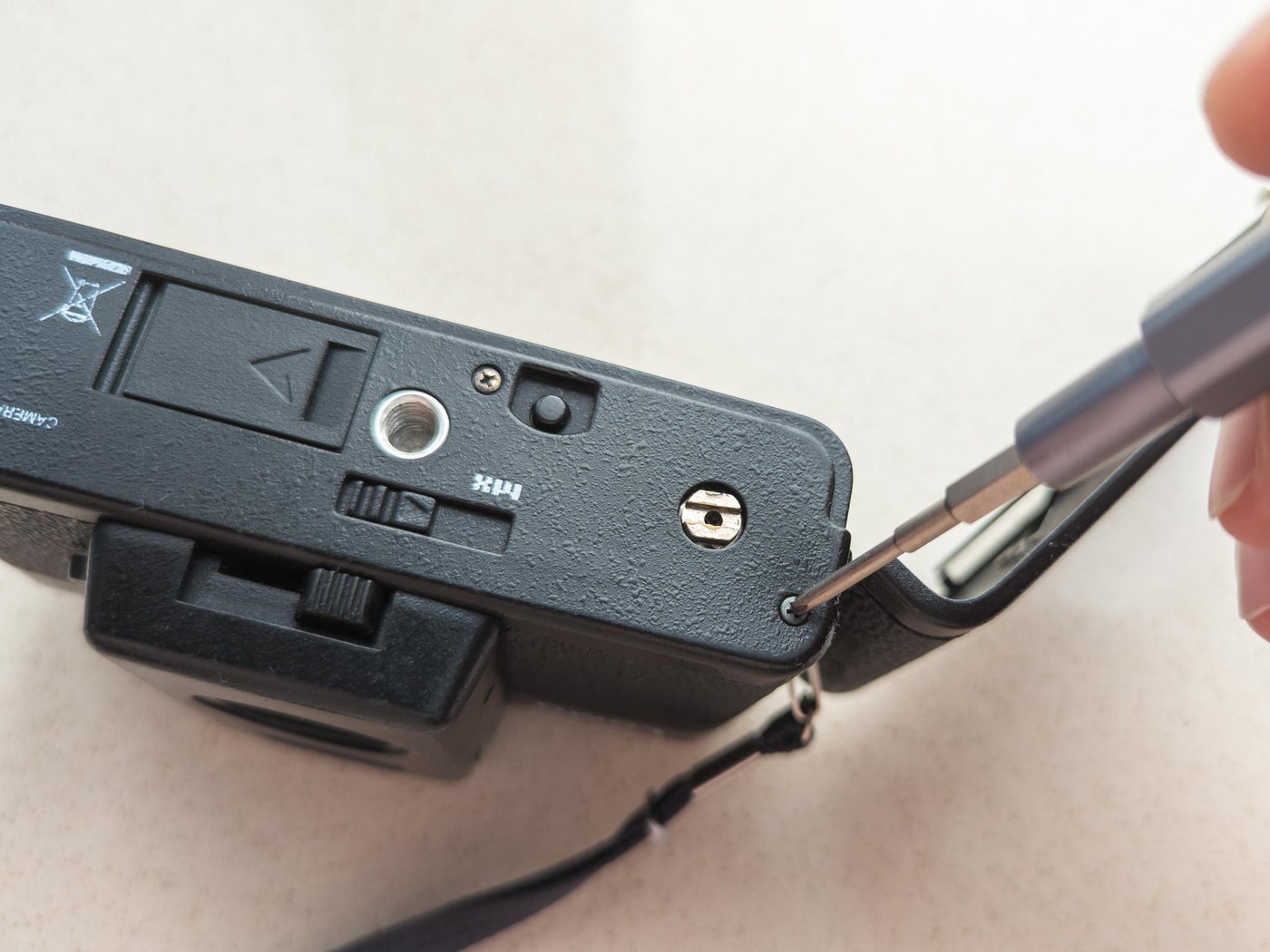

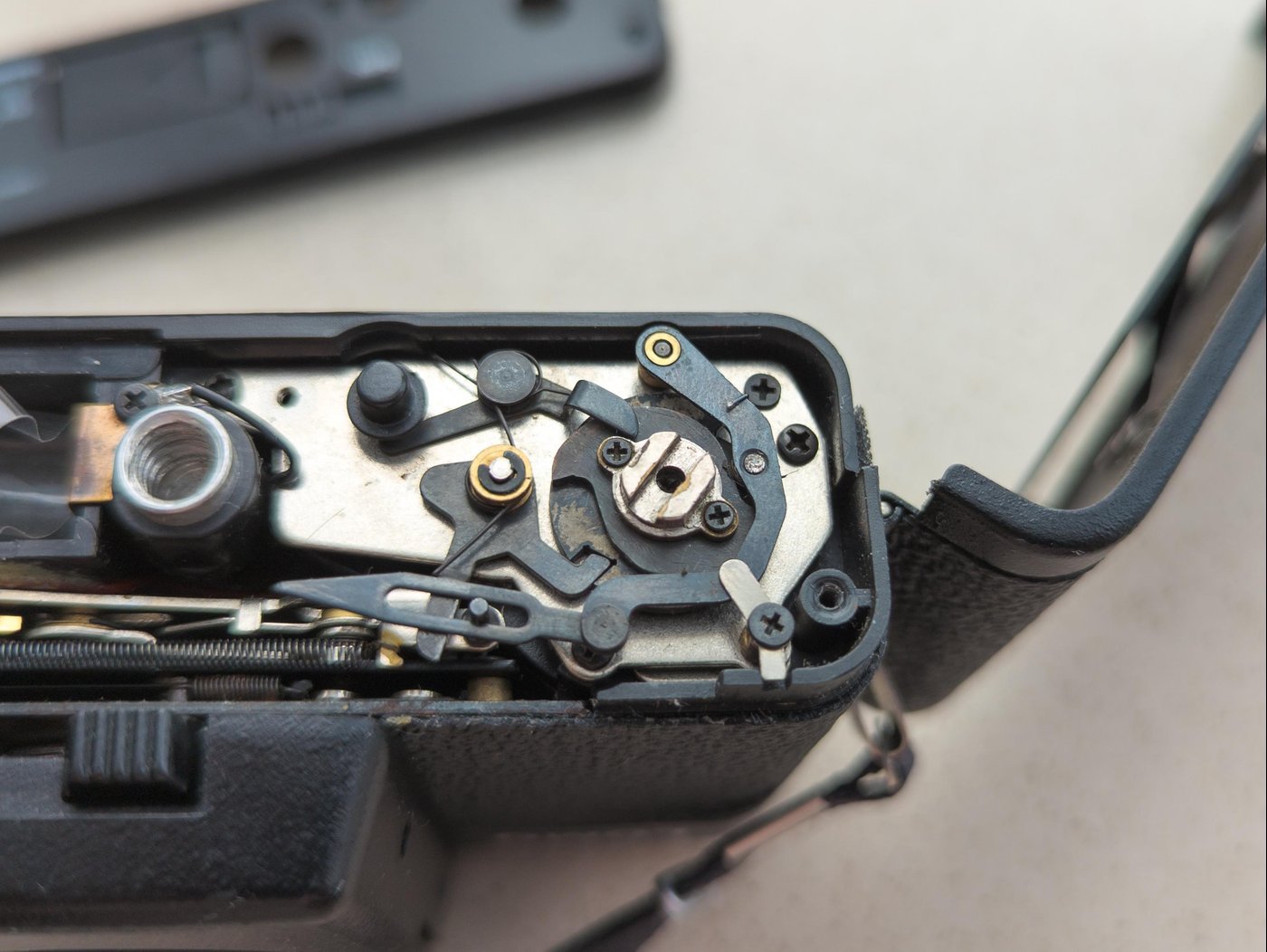

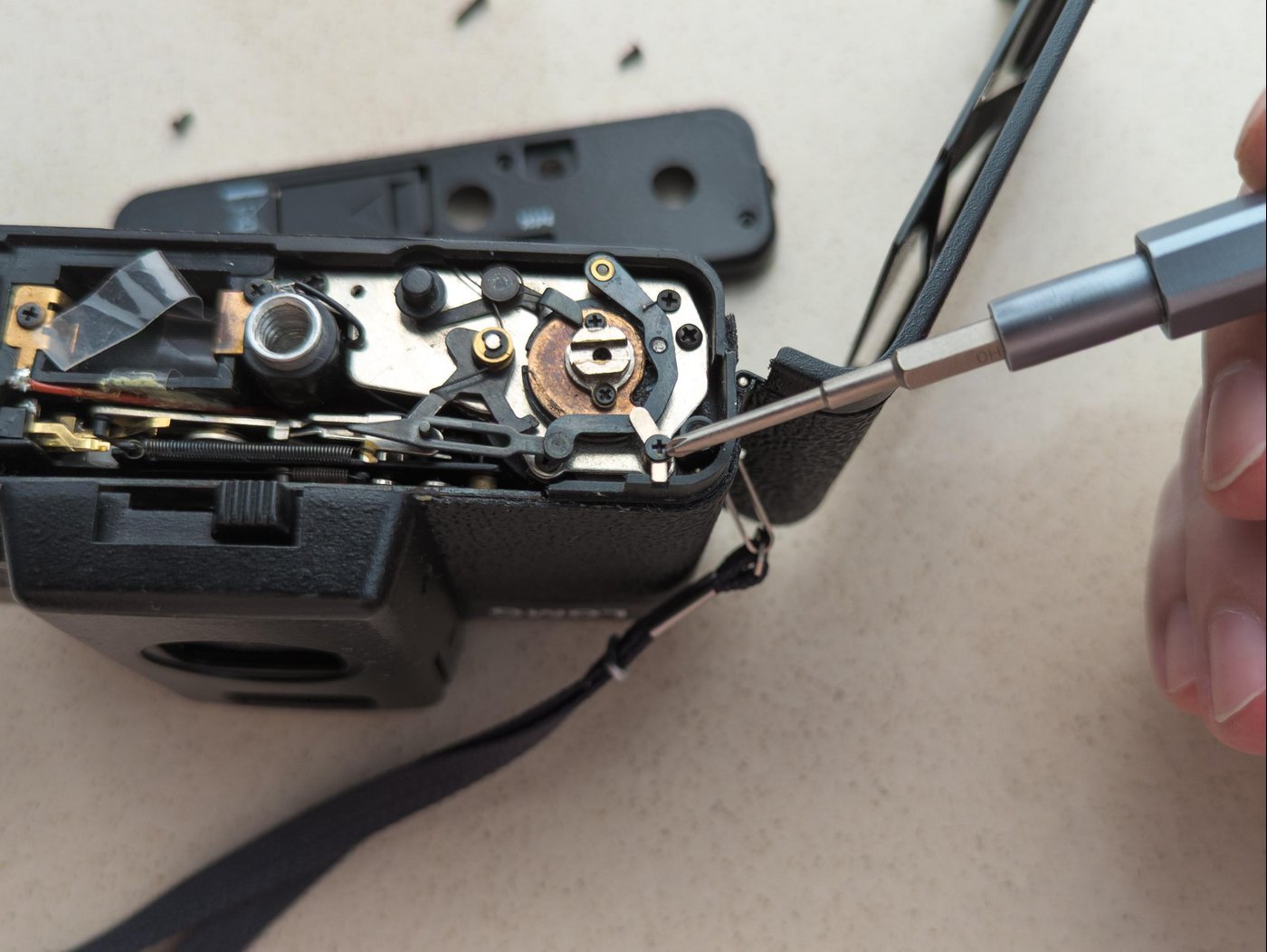

Наиболее сложная часть — создание нового кулачка взвода затвора и колеса блокировки протяжки пленки. Кулачок нужен, чтобы затвор взводился вдвое меньшим количеством движений по сравнению с полнокадровой версией, а колесо блокировки обеспечивает правильную протяжку пленки с новым размером кадра, сохраняя стабильное межкадровое расстояние. Эти детали из металла в оригинале, поэтому новые также должны быть изготовлены из металла. Я использовал лазерную резку (благодарность @korney за чертёж) с последующей ручной доработкой: нарезка резьбы, шлифовка, полировка и чернение металла для антикоррозийной защиты. Обе детали находятся под нижней крышкой камеры; нужно снять крышку, вытащить родные детали, установить новые и вернуть крышку на своё место.

Маскирование кадрового окна

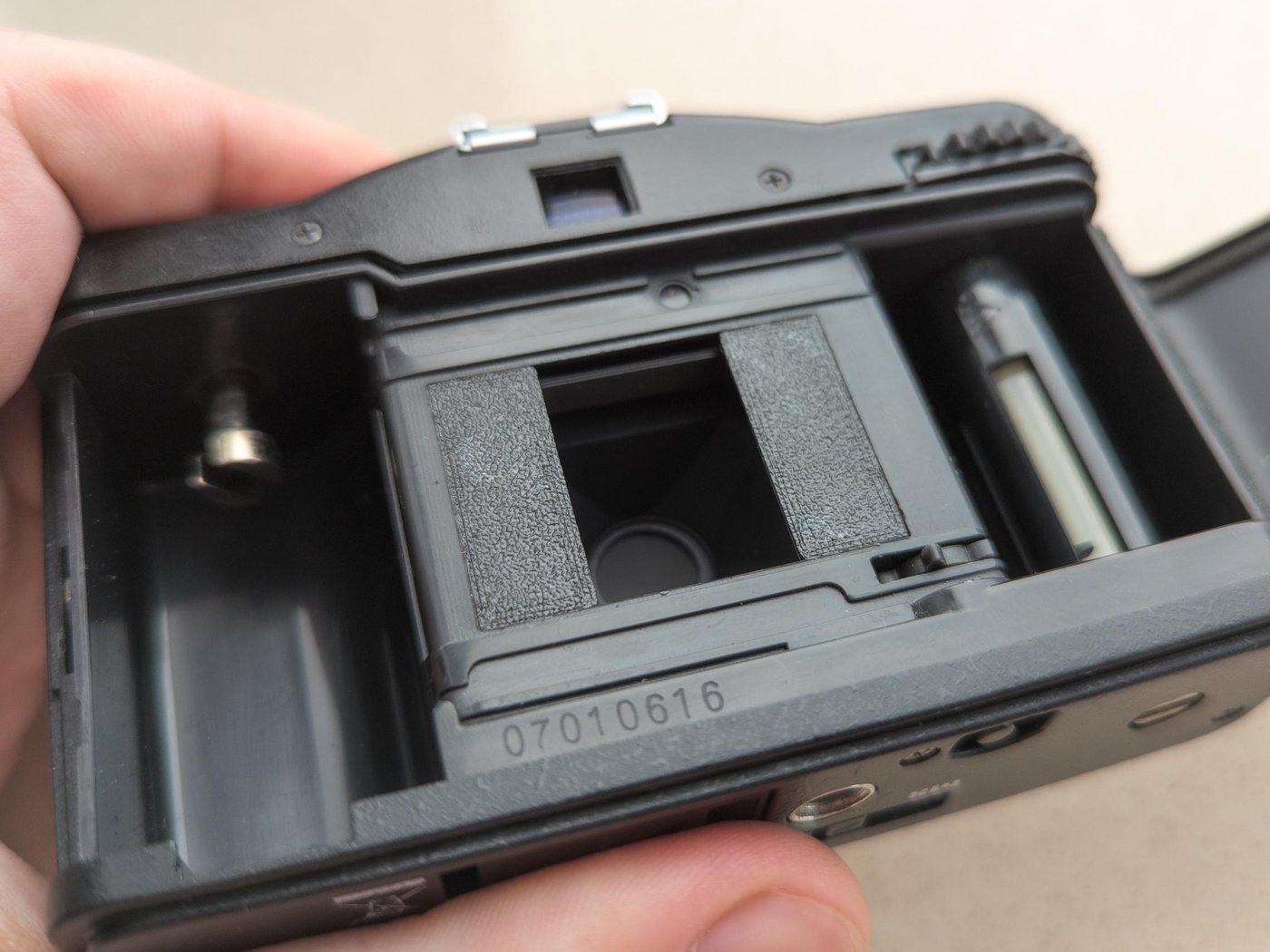

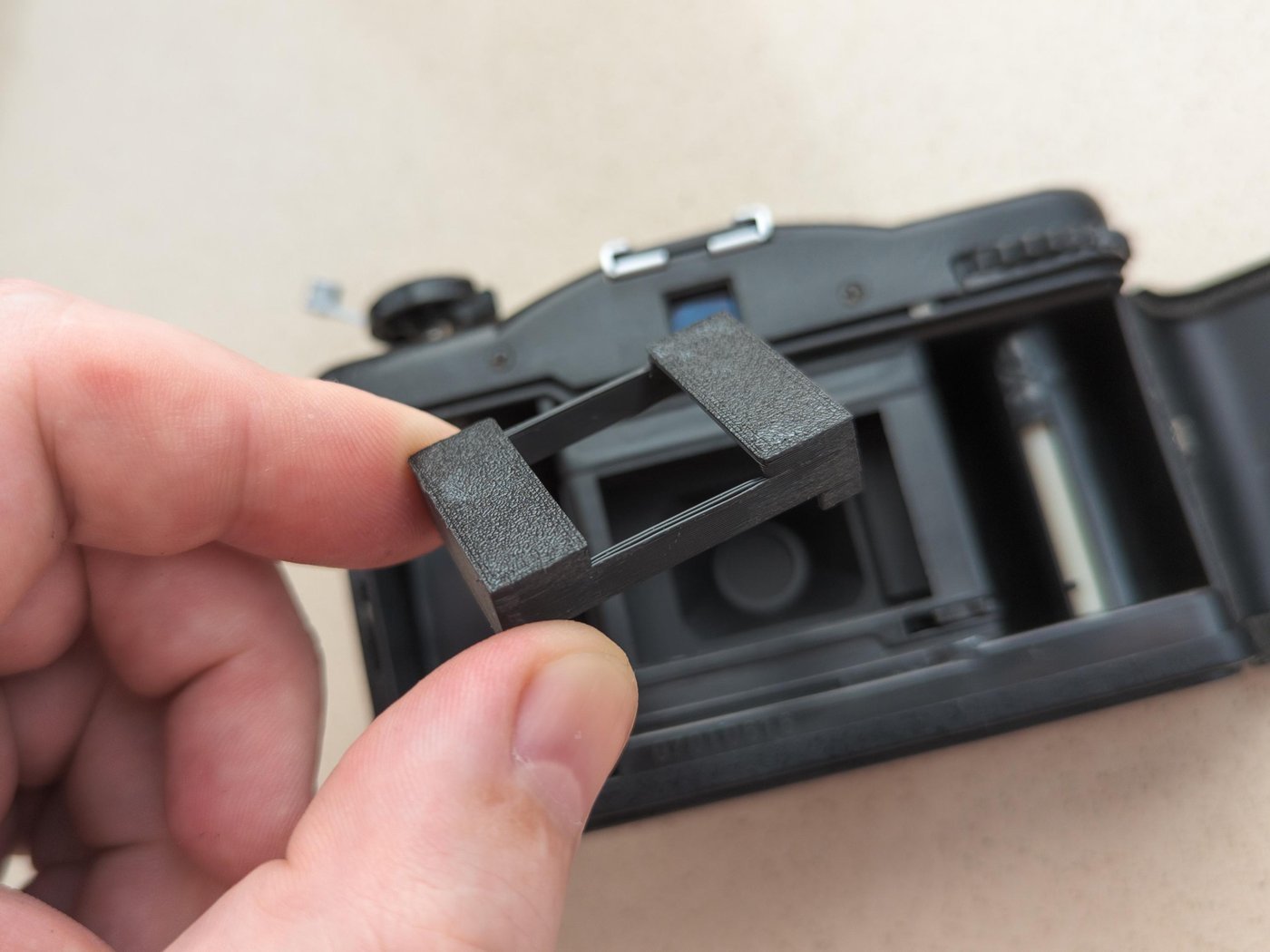

Далее понадобится вкладыш для маскирования кадрового окна. Он задаст новый формат кадра — 17 x 24 мм вместо 36 x 24 мм. Деталь напечатана на 3D-принтере, я вдохновился аксессуаром для моего Lomo LC-Wide, чтобы создать вкладыш для LC-A. Внесены небольшие изменения, учитывая внутреннее строение камеры, но по сути это та же деталь. Разборка не требуется, достаточно открыть заднюю дверцу фотоаппарата.

Маскирование видоискателя

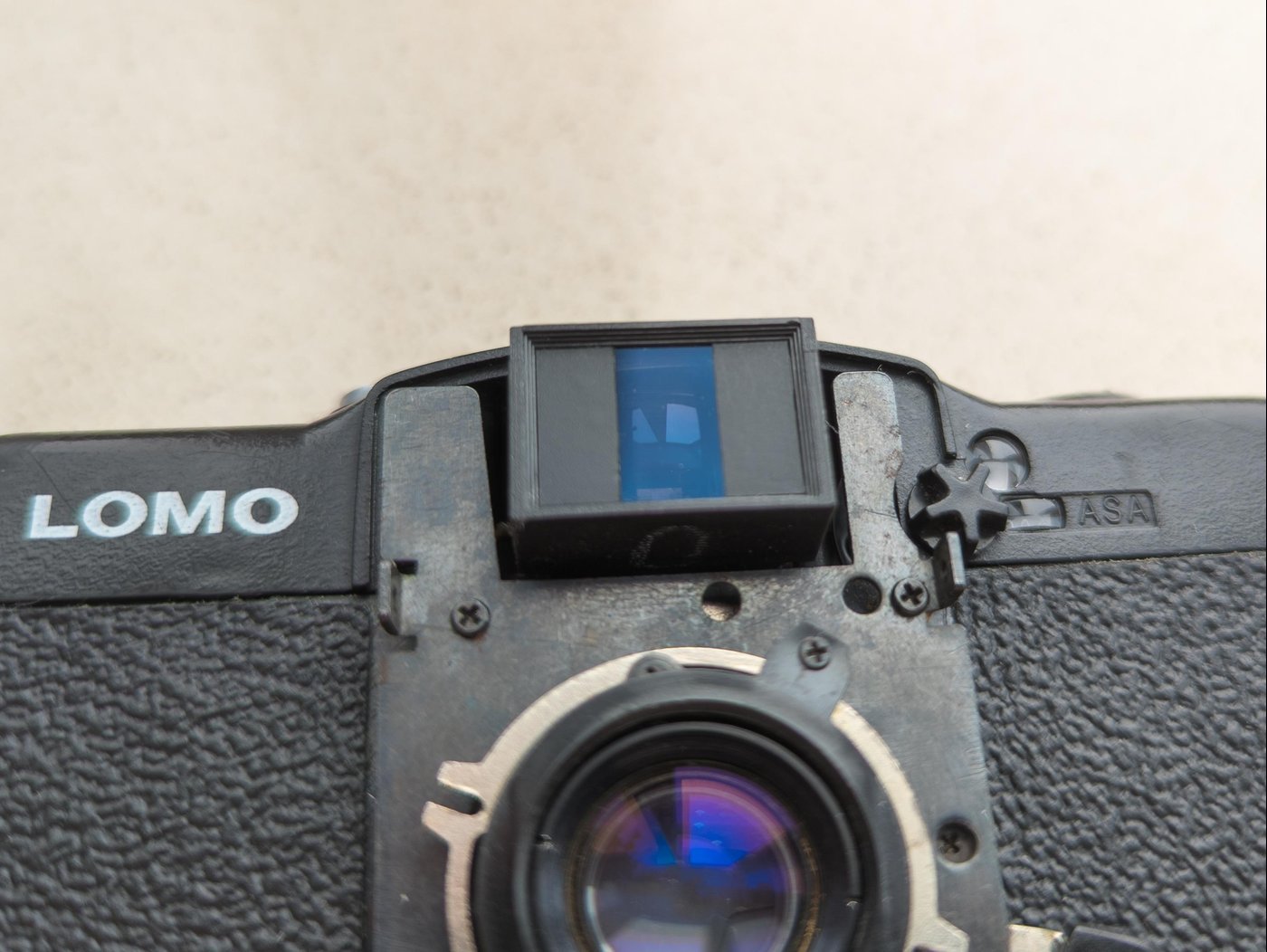

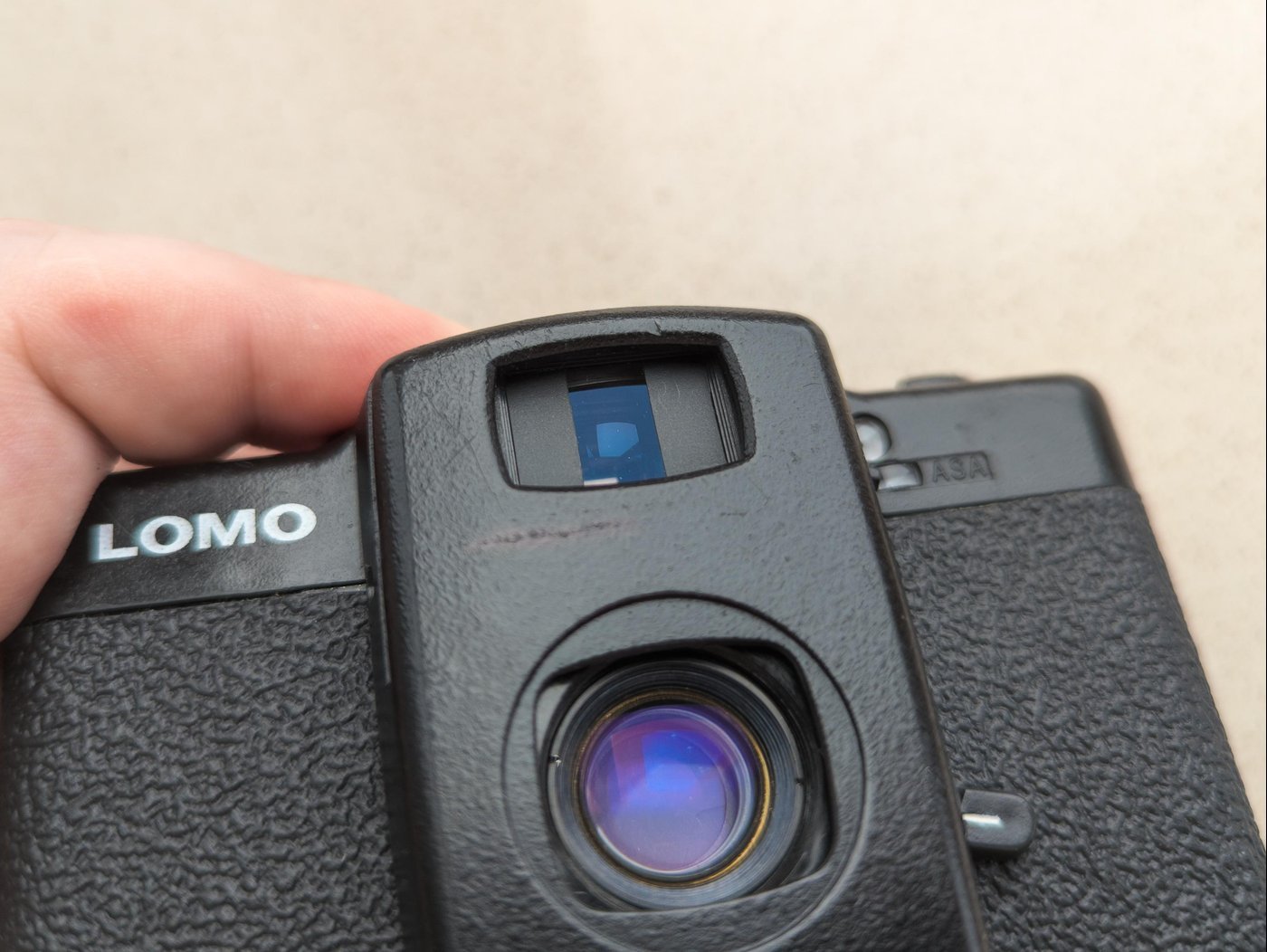

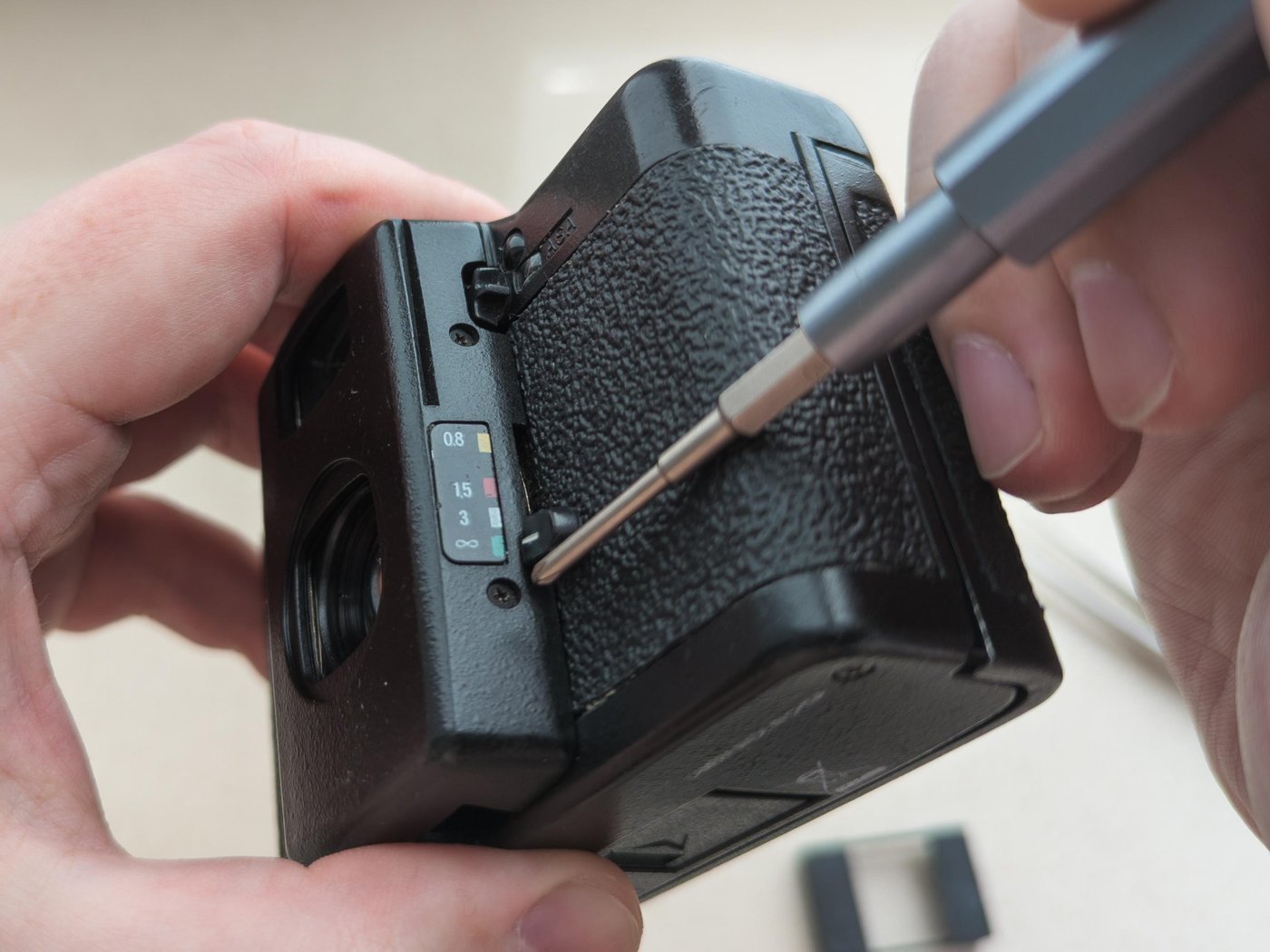

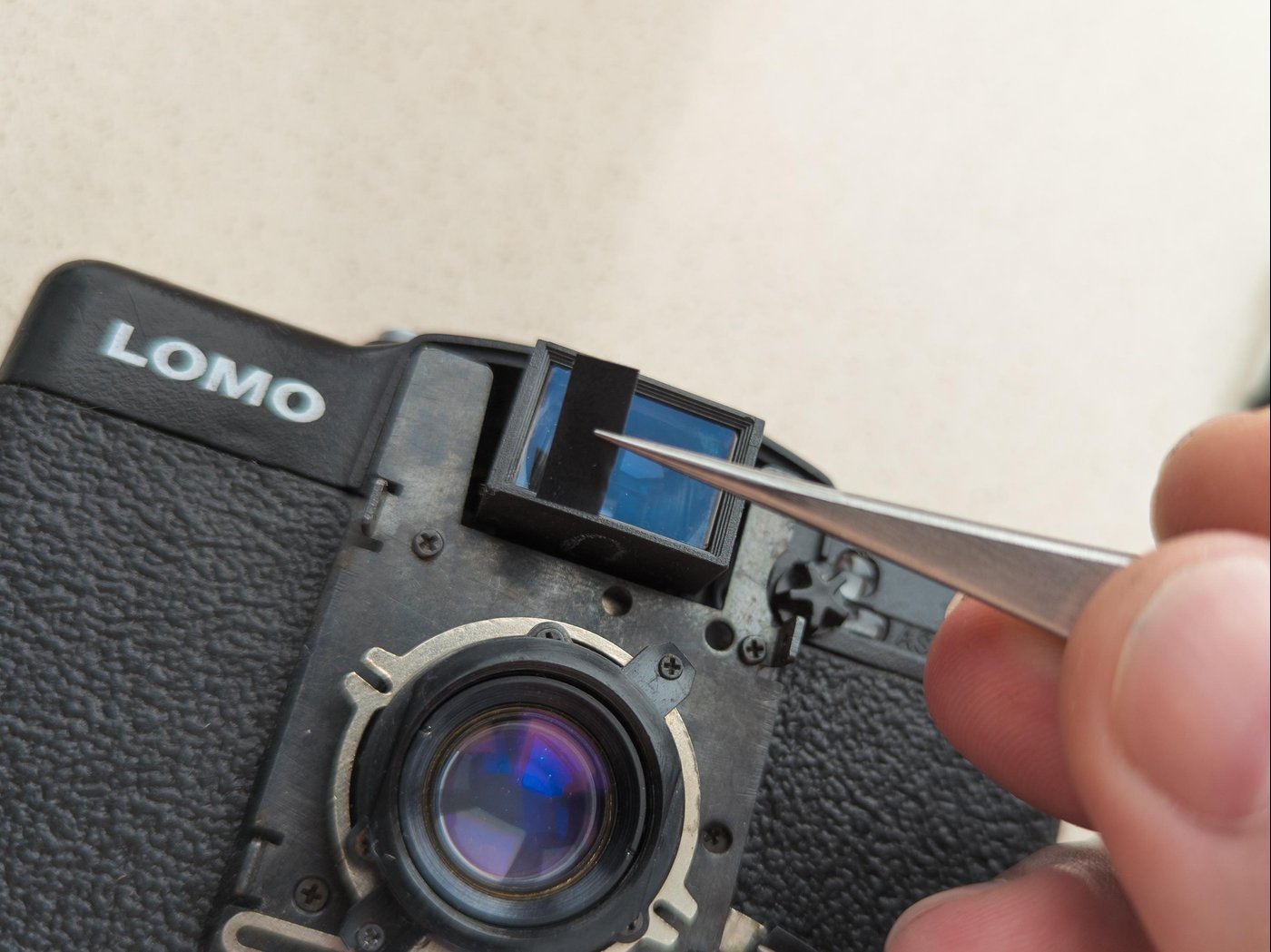

Финальный и самый простой шаг — это маскирование видоискателя. Для удобства, нужно временно снять переднюю панель на 4 винтах. Потребуются 2 кусочка изоленты, каждый размером 5 x 11 мм (я использовал самоклеящуюся пленку Oracal, предварительно подготовленную на плоттере, благодарность @maxa707 за помощь с ними). Приклейте их по краям видоискателя, как показано на фото. Это позволит достаточно точно кадрироваться с новым форматом кадра.

Итоги

Теперь это полукадровая камера, размер кадра 17 x 24 мм вместо 36 x 24 мм. Это влияет на различные свойства и качества культового компакта:

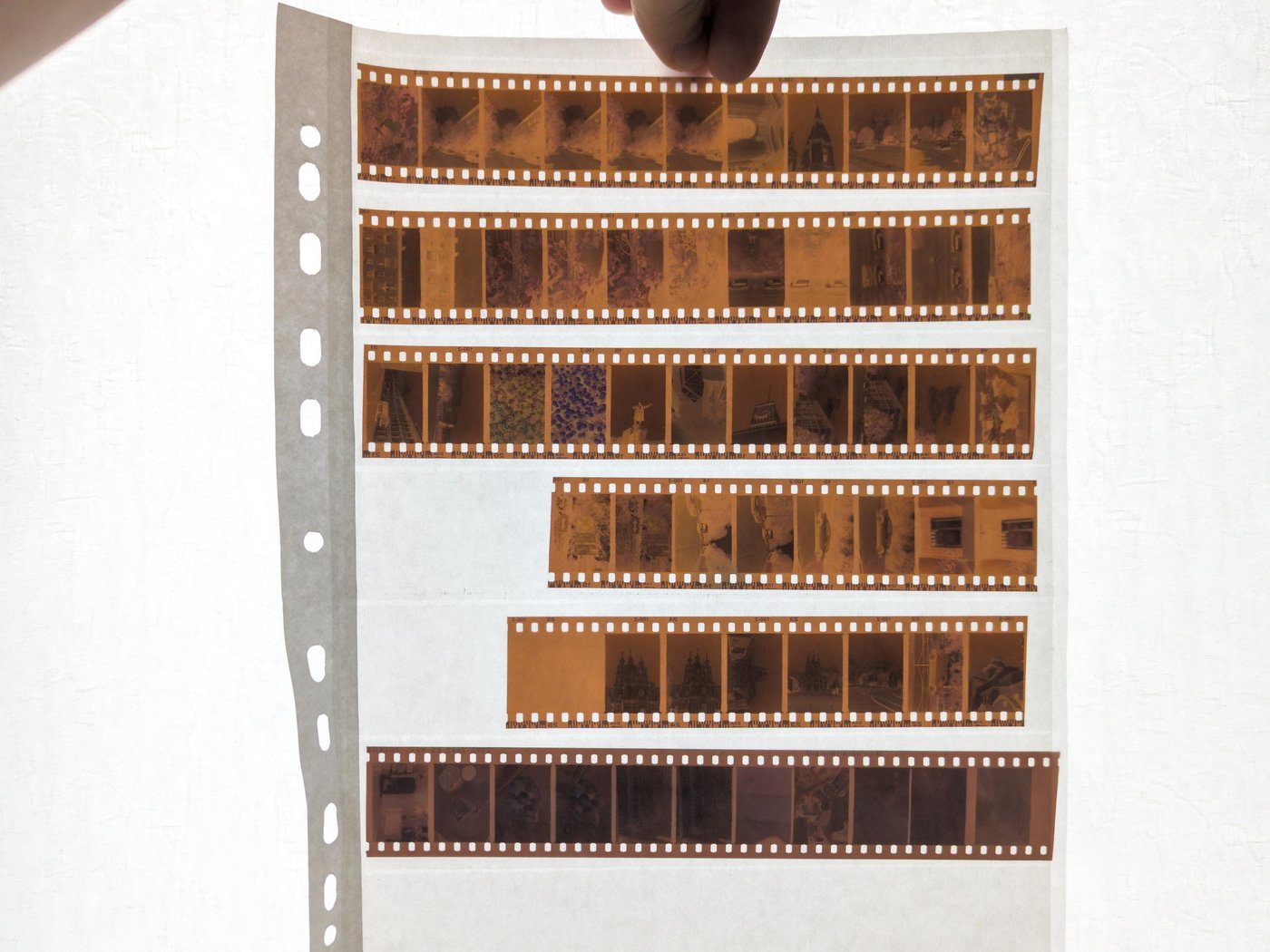

• Количество кадров: Это самое заметное изменение, количество кадров удваивается. Получается 72 кадра (на самом деле, почти 80) с ролика на 36 кадров, 50+ кадров с ролика на 24 кадра и т.д.
• Объектив: Используется самая резкая центральная часть объектива. Менее резкие части остались за кадром нового формата. Разрешающей способности достаточно для получения качественных снимков, даже с уменьшенным размером кадра.
• Новое фокусное расстояние: Технически, это тот же объектив Minitar-1 с фокусным расстоянием 32 мм, но угол обзора теперь эквивалентен 48 мм, что близко к 50 мм, знакомому многим в мире пленочной фотографии. Новый опыт построения кадра для любителей компактных камер, привыкших к более широким углам, от 40 до 28 мм.
• Виньетирование: Характерное виньетирование теряется, так как оно выходит за пределы нового кадра. Для некоторых это может быть значительной потерей, но в конечном счёте снимки получаются лучше освещены по всему полю кадра.
• Ориентация кадра по умолчанию: Для горизонтальных снимков камера теперь должна быть повернута в вертикальное положение. Привыкаешь естественным образом, благодаря маскированию видоискателя.
• Быстрый взвод затвора: Камера готова к следующему снимку с меньшим количеством движений, так как ранее колесо взвода затвора нужно было поворачивать вдвое больше.
• Счетчик кадров: Его работа не изменилась, он связан с физической длиной пленки и считает полные кадры, сдвигаясь на 1 деление каждые 2 полукадра.
• Новые сценарии использования: Я говорю о съемке диптихов и триптихов. Эти снимки можно легко сканировать в любой фотолаборатории, так как они подходят под стандартные размеры кадров 36 x 24 мм для диптихов или панорамные 58 x 24 мм для триптихов. Важно заранее сообщить лаборатории о своих предпочтениях перед передачей пленки.

Отвечу на вопросы🥰
