Хватит церемониться и терпеть. Наушники заикаются, звук прерывается? Это потому что сигнал слабый. Решаем вопрос раз и навсегда: делаем Bluetooth с неприличной дальностью!
TL;DR:
Чтобы убрать пропадание звука и улучшить приём Bluetooth во всех закоулках вашей квартиры или офиса, удлините пипку антенну.
Что мы имеем: хочется слушать музыку во всех уголках квартиры, но это сложно. На балконе, в ванной комнате (что я там делаю в наушниках?!), на кухне у металлической мойки — во всех этих местах звук моих BT наушников начинает прерываться.
Причиной, конечно, является недостаточная мощность сигнала, на которую есть законодательные и практические ограничения.
Что делать?
Не изменяя схему передатчика, можно улучшить его антенну — и покрытие тоже резко улучшится! Больше никаких пропаданий и треска. Yippie kah yay, mofos!!! — верно?! ...Верно?
Но то в теории. А так ли это на практике? Давайте разберём.

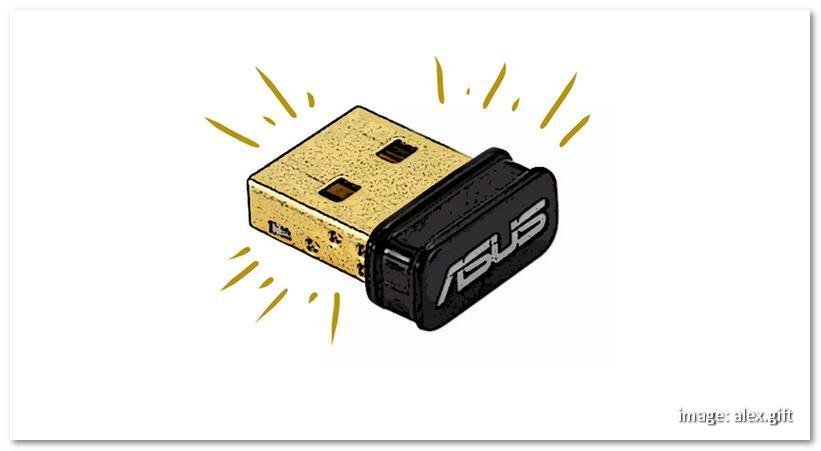

Вот Bluetooth передатчик который я использую в своём компе: ASUS BT500.
Это — внешний BT адаптер, который включается в USB порт.

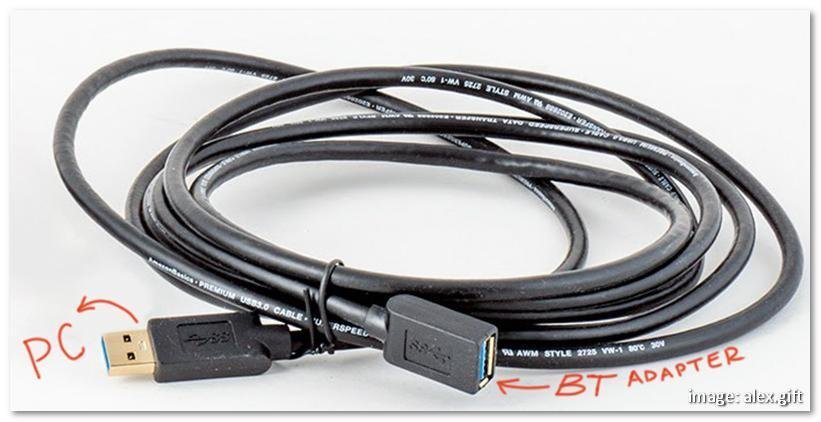

Обычно напрямую, но в моём случае — через удлинительный кабель USB.
Кабель позволяет мне поиграться с местоположением адаптера.
Немного выше и правее? Без проблем! Однажды даже подвесил под потолком.
В итоге нашёл лучшее место где разместить адаптер, но достиг предела.
Да, стало лучше чем раньше. Но всё ещё были раздражающие blind spots как раз в тех местах где я зависал, например мыть посуду и хотел в это время слушать что-то приятное. Раз уж я делаю что-то неприятное. А звук прерывался.
Следующий шаг: всё равно нужно как-то усиливать сам сигнал — чтобы пробивал стены своим голубозубым излучением.
ASUS BT-500 считается отличным — но сигналу две стены пройти с уверенностью? Не, он в это не умеет.
Результат: имеем неуверенный BT приём в некоторых местах квартиры. Особенно когда рядом экранирующая поверхность, типа металлической мойки или ванны или ещё каких-либо препятствий для радиоволн.

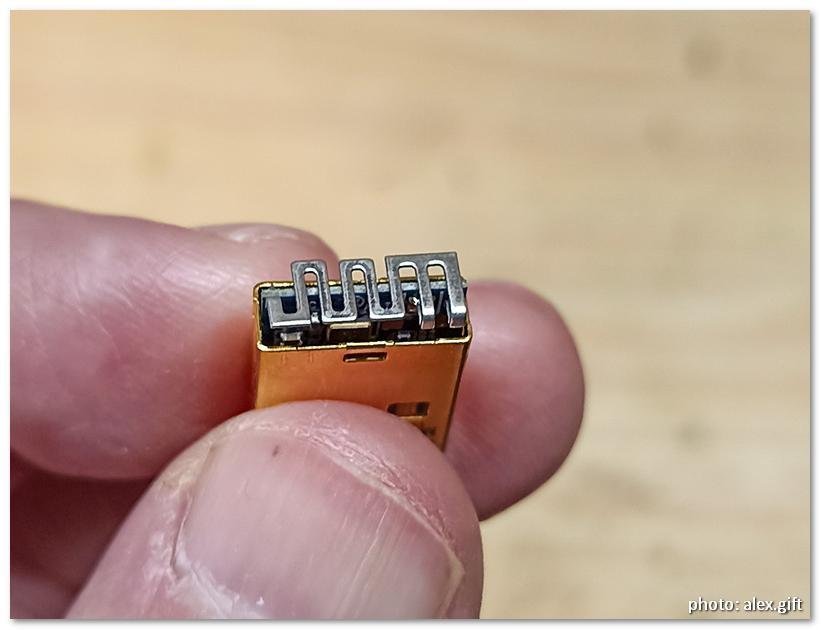

Кстати: несмотря на крошечные размеры, антенна-то в BT адаптере уже есть. Просто внутренняя.
Как видите, она сделана хитро: идёт загогулинами, чтобы при том же пространстве получилось больше длины! (Кстати полюбуйтесь качеством этой антенны ASUS! В других устройствах она просто нанесена на плату, а здесь прямо зверь отдельный! Но — всё равно нехватает.)
Наша задача: не трогая схемы, просто удлинить антенну, в надежде что сигнал усилится.
Вначале давайте разберёмся как работает Bluetooth:
Шучу, шучу! 😁 Нам это нафиг не нужно. Мы тут просто стены красим.
А если серьёзно...
Нам понадобится:
Антенна — для каннибализма оной (или просто кусок провода, желательно медного)
Аккуратность и умение паять. Мы не хотим испортить качественный BT adapter.

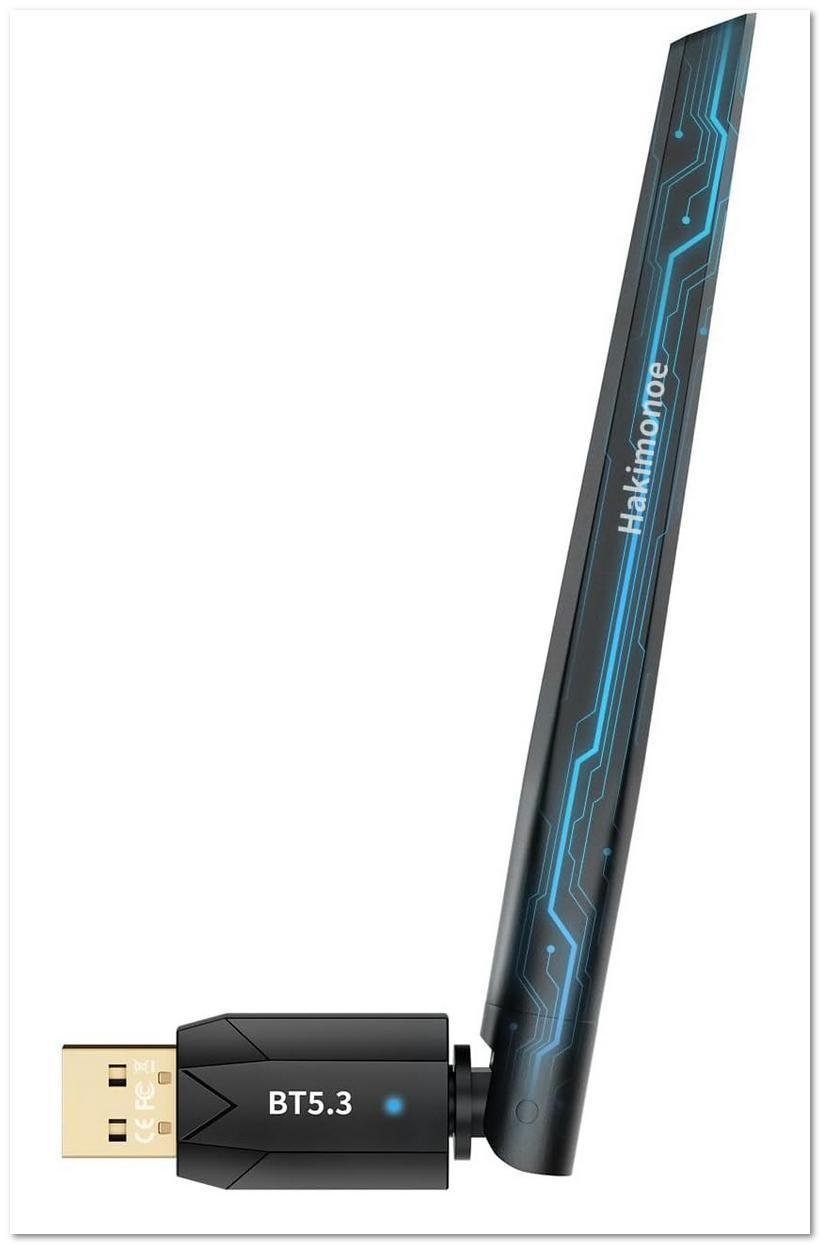

Нет, конечно, можно просто купить уже готовый с антенной!
But where's the fun in that?! ©
И — одна бабка сказала, что они фигово работают в любом случае. Ни хрена у них не больше покрытие, говорит бабка.
Так что будем всё-таки делать свою антенну.

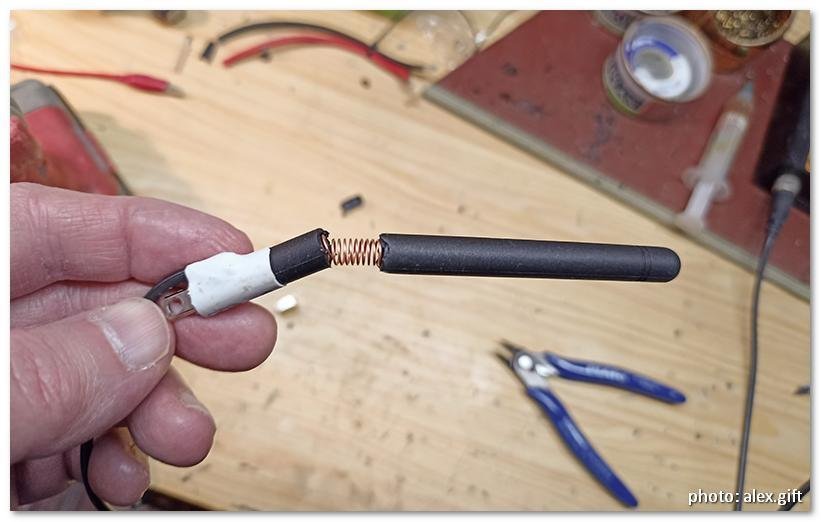

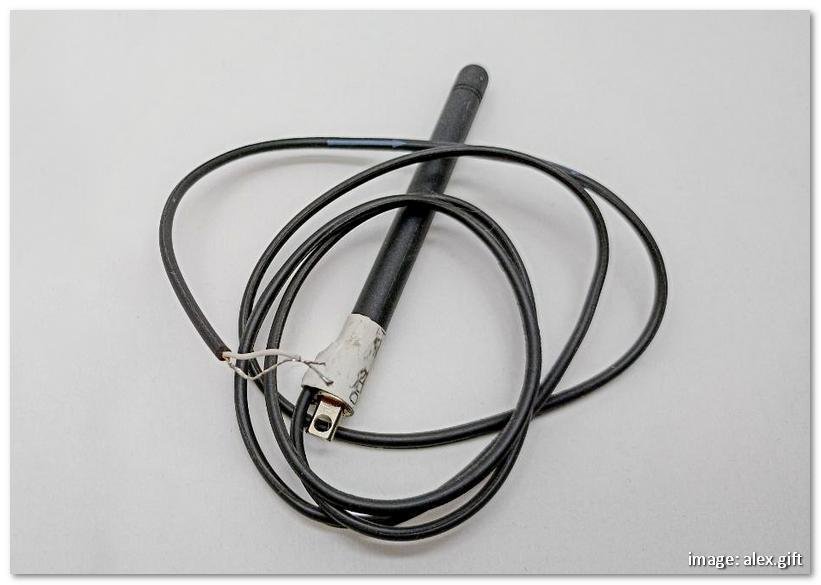

Антенна эта у меня лежала на полке 9 лет, с тех пор как я неизвестно зачем купил её на авторынке.
И вот наконец пришёл её час сиять! Ну или излучать, по крайней мере. Мы же не хотим светиться в темноте.
А что такое антенна? Это просто кусок провода в оболочке. Или без. Оболочка — только для вида эстетики, если что.
Дальше: присобачим всю антенну... Стоп, не так.
Нужна определённая длина. Так что, изъяв медный провод из уже имеющейся, мы укоротим кусачками и саму антенну и провод.
Но откуда мы знаем какую длину выбрать?
А вот тут уже вступает в дело наука — это зависит от длины волны. При этом антенна может быть физически такой же длины как длина волны; или половина; или четверть... То есть, прости Господи, нужна всратая кратность. (Сокращённо: всратность. Не благодарите!)
Четверть длины волны у нас уже есть: это встроенная антенна в имеющемся BT adapter.
Наша задача увеличить её, чтобы сделать приём сигнала наушниками более уверенным (в теории; мы пока не знаем, сумеет ли передатчик раскачать нештатную антенну или нет!)
Начнём с добавления ещё одной 1/4 волны, что в нашем случае с Bluetooth будет примерно 31.5mm.
Столько провода и отрезаем от бывшей, а ныне многострадальной, антенны.

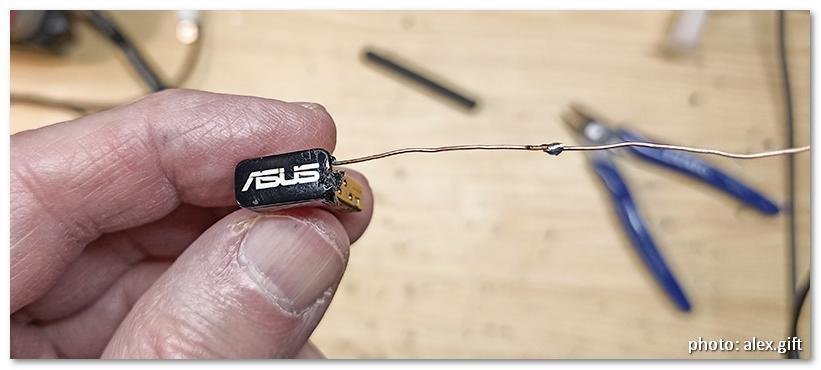

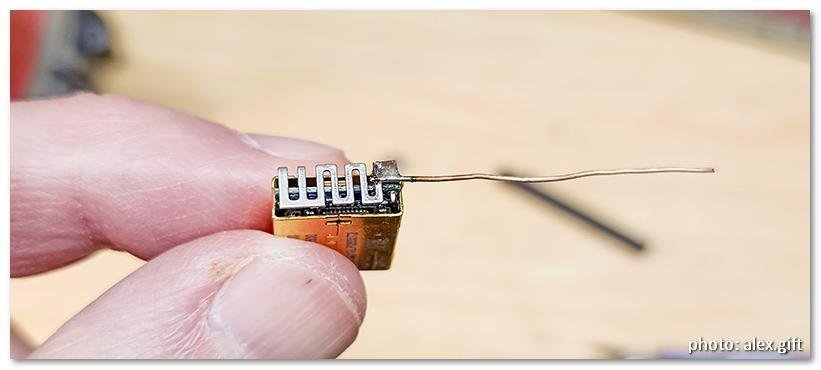

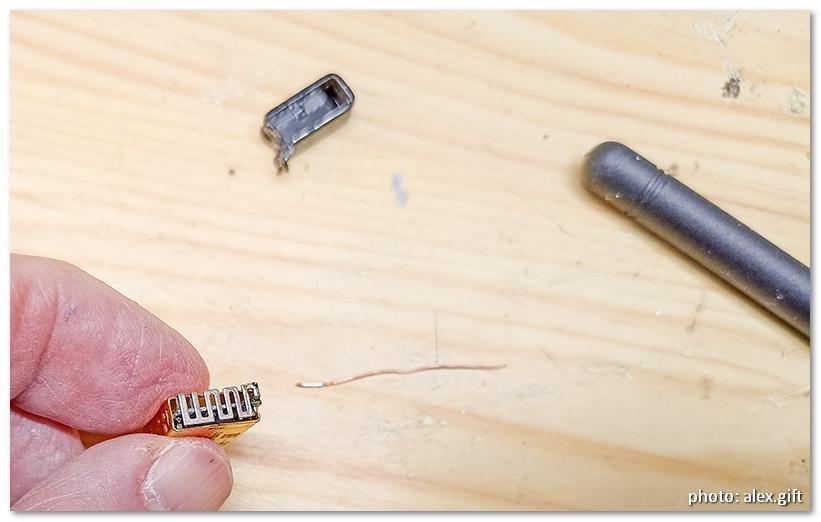

Лудим и припаиваем к bt-адаптеру.
Вообще, умные люди говорят что в случае с антеннами 'примерно' абсолютно всё.
Видите ли, передача сигнала через антенну - не столько наука, сколько задрачивание искусство. Каждый, кто настраивал антенны старых аналоговых телевизоров, это знает.
В нашем случае: на бумаге будет работать, а на практике — ХЗ. Может наоборот запросто убить уже имеющуюся дальность.
Посмотрим, что же получится — смогу я теперь слушать качественную музыку сидя на очке, или всё ещё нет?!
Припаявши четверть волны, проверяем дальность.
Приборов у меня никаких нет, так что проверка идёт просто по принципу "стало ли лучше слышно музыку — без прерываний — в тех уголках квартиры, где раньше сигнал обрывался?"
Проверил. И по правде, мало что изменилось 😳
Что теперь?
Либо вообще вся идея не работает, либо пока что всё-таки не хватает длины антенны.

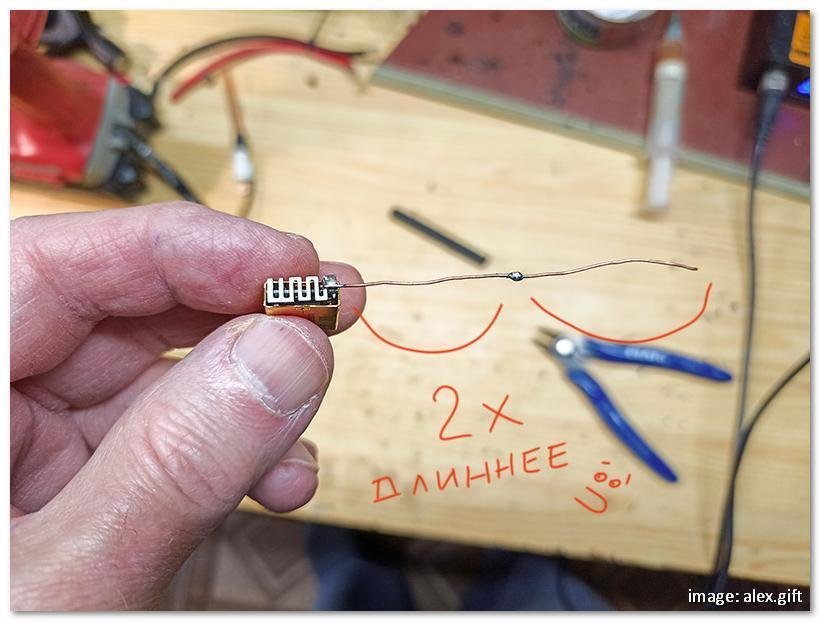

🤨 Мы не привыкли отступать! Добавляем ещё четверть длины!
И опять бежим проверять.
И... что бы вы думали... работает!
Уверенный приём, сигнал не обрывается! Ура!
Выходит, что бы там ни говорили, дело в длине. 🤦♂️
Заталкиваем крышечку взад, как и было.
Наслаждаемся качественной музыкой где угодно в квартире 🎧
Две стены, балкон, кухня, lock stock and two smoking barrels, ванная комната позади металлической стиральной машинки... Всё хорошо!
Остаётся теперь нормально расположить сам передатчик. До этого он висел на г*вне и палках. 🙈

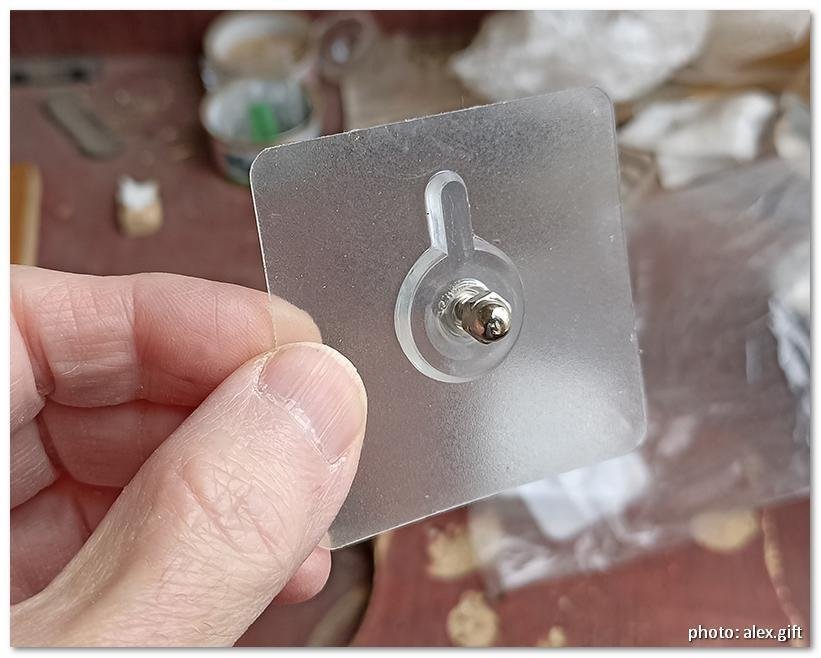

А ведь у нас есть вот такая штучка-липучка:
Добавляем деревяшку, накрученную на винт, а к деревяшке крепим наш любимый ASUS - теперь уже с антенной - на нейлоновом хомутике.
Опять же, всё прекрасно!
Сделано на коленке на кухне... и ведь работает! ©
(Думаю, особо эстетично выглядит брутальный диван в стиле Людовика Надцатого.)
А если окажется что антенна лучше работает не по вертикали а по горизонтали, просто проверните деревяшку на нужный градус. У меня кстати оказалось что по горизонтали ещё лучше! Вообще за окном стало ловить.
The usual disclaimer: не тыкайте горячим паяльником себе в глаз (или холодным; вообще никаким), не стойте и не прыгайте там - где - подвешен - груз, и всё такое.
Наслаждайтесь качественным, уверенным звуком — везде.
Спасибо что прочли! 🙏
Возможно, этот DIY пост вас воодушевит.
Ваш собственный проект на weekend или вечер: расширить покрытие Bluetooth в вашей квартире!
Потому что кайф ломается, когда любимый трек превращается в икоту 😹
