3D печать — хобби или зарядка для мозга?

 Публичный пост
13 августа 2023  1231

Начало

В конце 2022 года жена подарила мне с дочкой 3D принтер Flying Bear Ghost 5. Хорошая машинка, которая работает из коробки весьма не плохо.

Пришла эта железка в большой коробке в разобранном виде. Ну как разобранном. Нужно было собрать раму на уже собранном поддоне и поставить сверху уже собранную механику головы.

В общем и целом не сложно, но в первый раз очень не понятно и занимает времени около часа.

Стали мы пробовать что-то печатать и даже как-то не плохо все получалось.

Процесс сборки
Процесс сборки

Первая печать
Первая печать

Начал узнавать для себя новые детали и понятия - экструдер, боуден, директ, марлин... Понял, что нужно углубляться.

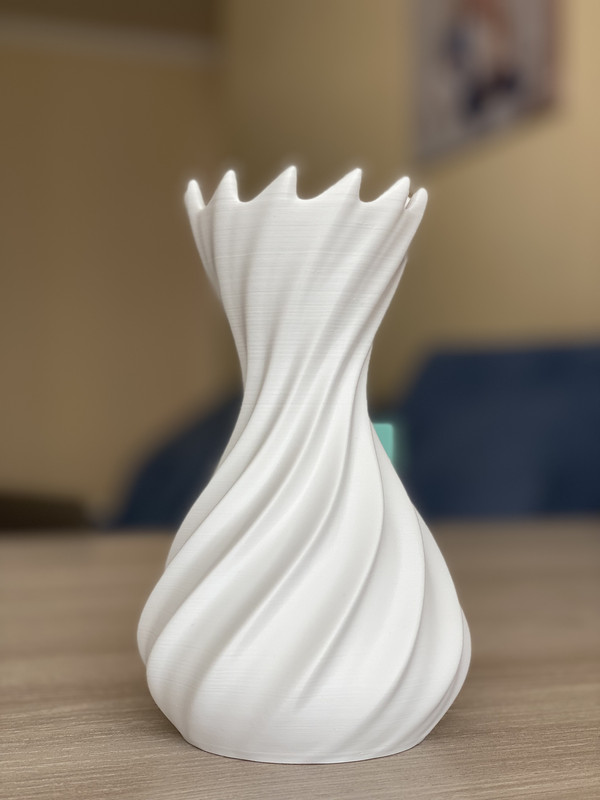

Небольшая ваза
Небольшая ваза

Денежный лабиринт в виде дракона
Денежный лабиринт в виде дракона

По прошествии какого-то времени решил дорабатывать принтер. Боуден (длинная подача пластика) нужно было поменять на директ (когда мотор подачи пластика стоит прямо не печатающей голове). Это дало бы более ровные углы моделей и скорости бы немного добавило (я потом уже узнал, что это немного не так работает).

А тут еще и кум приехал в гости и застрял на несколько недель. Было скучно и мы решили, а чем черт не шутит. Давай пробовать. Напечатали на этом же принтере так называемый "Краб". Переходник, который цепляется на голову и к нему крепится уже мотор и подающий механизм.

Стало лучше и интереснее. Но тут уже во всю шли всем известные события и пришлось уезжать. Принтер в такой ситуации с собой не утащишь.

Покупка самого дешевого принтера

Спустя какое-то время мы с семьей обосновались в курортном городе, документы оформили, малую в школу отправили. Появилось немного времени и чтоб не тупить в ютуб и занять себя по вечерам и на выходных я купил Creality Ender 3. Самый дешевый принтер, какой только можно найти.

Покупался он сразу с учетом того, что я его буду сам дорабатывать до нормального состояния. Потому и такая модель.

Было немного страшно его разбирать и потому я попечатал какое-то время в стоковом варианте.

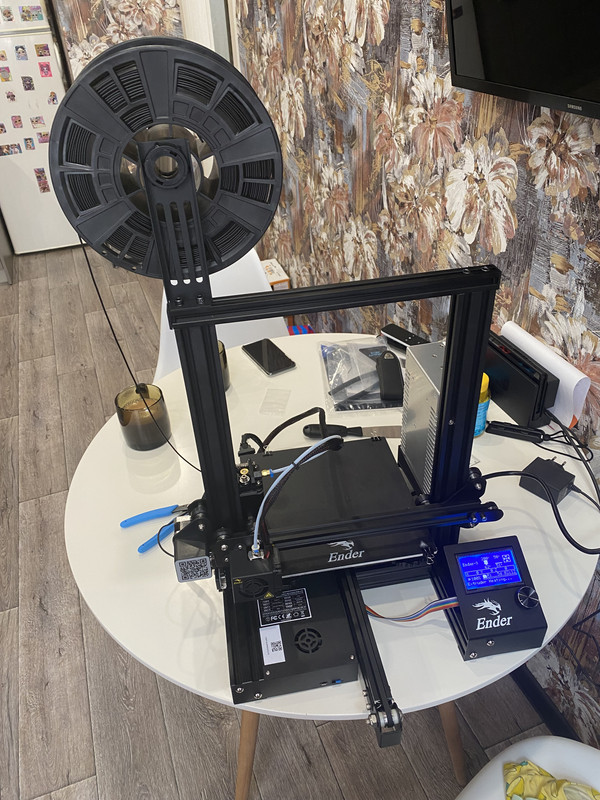

Стоковый Ender-3
Стоковый Ender-3

А дальше началось...

Первое, что я сделал - это разобрался, что такое Марлин и как его собирать. Это такая открытая прошивка, для 3d принтеров. На ней основаны все стоковые прошивки. Язык С я давно не видел в глаза, но навыки никуда не делись. :) Прошил принтер и все заработало. Печать стала лучше и побыстрее даже.

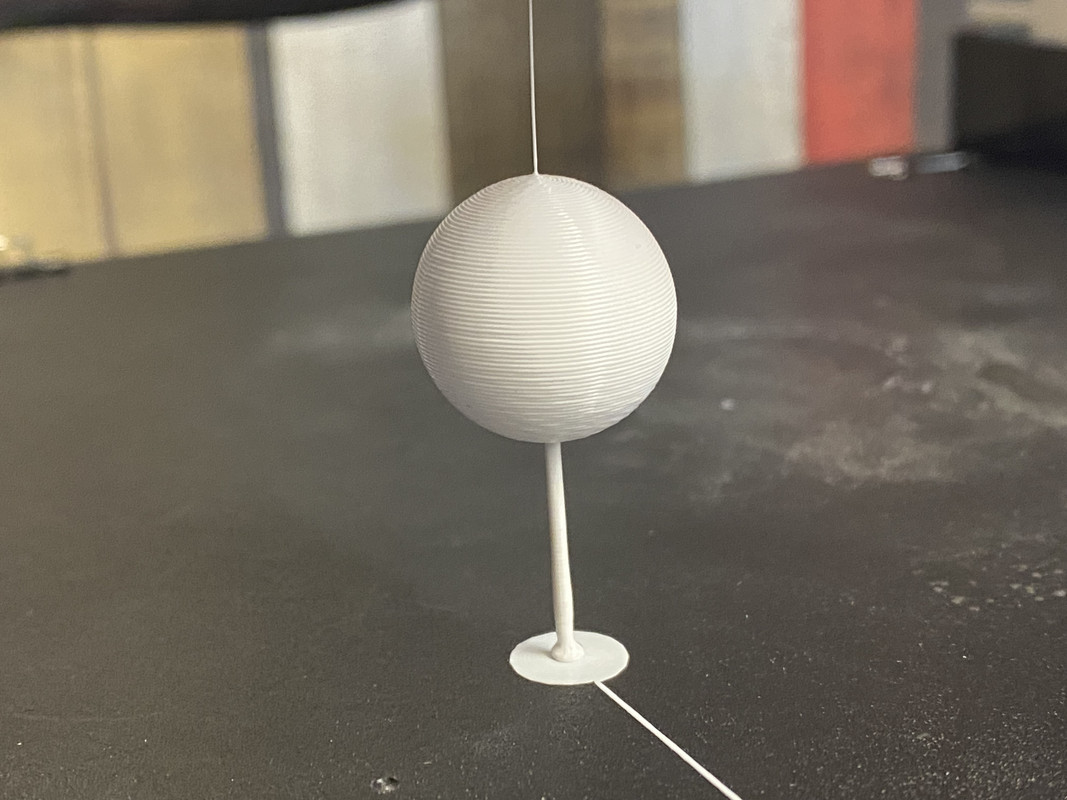

Тест печати
Тест печати

Стал думать над тем, чтоб полностью перебрать печатающую голову и соорудить нормальный обдув модели. Если обдува недостаточно, то углы и нависания оплывают и внешний вид сильно портится. Нашел одну модель головы, попробовал - не плохо. Сильно лучше стало. Потом нашел вторую, более навороченную. Состоит из нескольких деталей, которые надо соединить винтами между собой. И тут же можно сделать директ экструдер.

Поехали заказывать вентиляторы, BMG фидер и печатать детали головы. Дальше была подгонка деталей, сборка всего этого вместе и как результат - печать прямо радует. Тестовые модели все понравились. Прям очень хорошо уже.

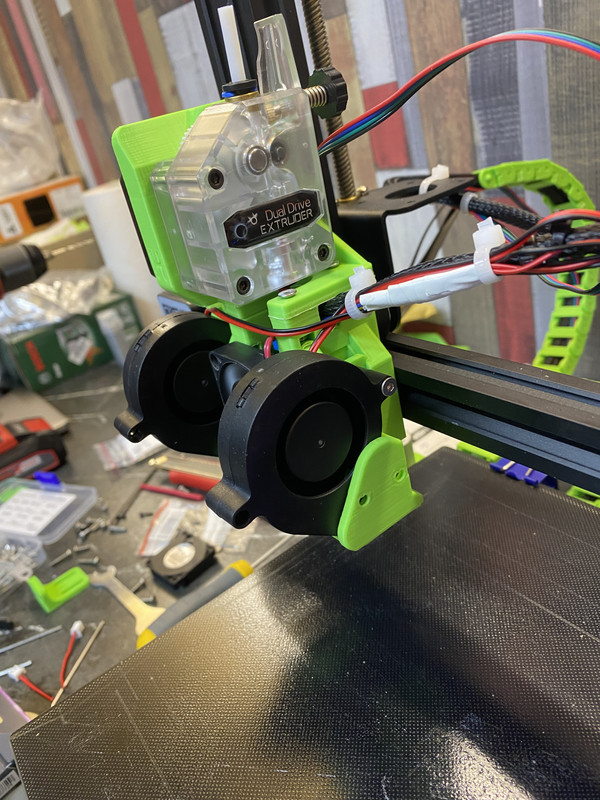

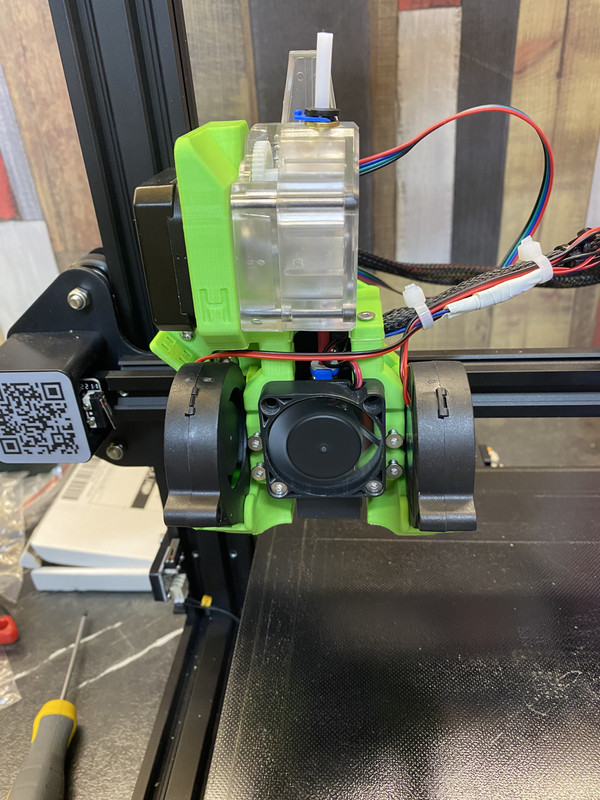

Печатающая голова
Печатающая голова

Печатающая голова
Печатающая голова

Дальше больше - датчик уровня стола, построение карты высот стола... Это прямо влияет на укладку первого слоя печати, а отсюда и на качество печати остальной. Первый слой стал ложится ровнее, т.к. принтер знает карту перепадов высот стола и подстраивает высоту печати в соответствии с этой картой. Печать стала идеальной на первых слоях.

Жене захотелось интересную вазу. Я прикинул, что ваза может не влезть по высоте печати из-за директ экструдера. Голова принтера упрется в верхнюю перекладину и печать будет вся насмарку. Решено увеличить высоту портала. Заказал направляющие и после их получения понял, что я дебил. Оказывается, есть два типа OpenBuild профиля. T-Slot и V-Slot. Отличаются они как раз таки вырезами. T-Slot имеет Т-образную форму, т.е. с острыми углами. А V-Slot имеет углы в 45°. Пришлось перезаказывать. Ваза получилась великолепной. Жене очень нравится. :)

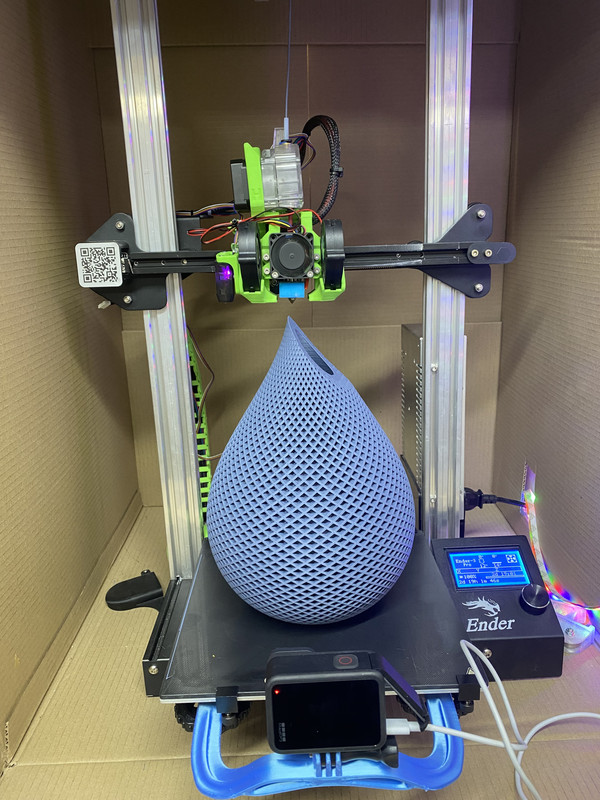

Увеличенный портал принтера
Увеличенный портал принтера

Та самая ваза
Та самая ваза

И с цветами
И с цветами

Потом я узнал, что есть несколько типов проверки высот стола и в некоторых можно сохранять эту карту и просто ее подгружать. Полезно иногда читать исходники. Там много всего интересного в комментариях можно вычитать. Так я перешел на Universal Bed Leveling. Один раз постороили карту, сохранили и дальше просто пользуемся. Если только стол не трогаем. Тогда снова нужно запустить построение карты высот и снова все хорошо.

С печатью все прекрасно до тех пор, пока тефлоновая трубка не деградирует от температуры. Или пока не случится какой-то коллапс внутри головы и не начинается засор. Если этот засор в сопле, то это проще. Меняем сопло и радуемся жизни. А вот если трубка деградировала, то будет пробка в термобарьере. Разбираем полностью голову, меняем трубку, собираем назад и все хорошо до следующего раза.

Побороть это можно установкой цельнометаллического термобарьера. Покупаем его, желательно из биметалла. Трубка там не доходит до зоны расплава и не деградирует. Отсюда пробок и засоров нет в термобарьере. Жизнь становится сильно легче. И скучнее. ;)

Скучно. Берем второй принтер

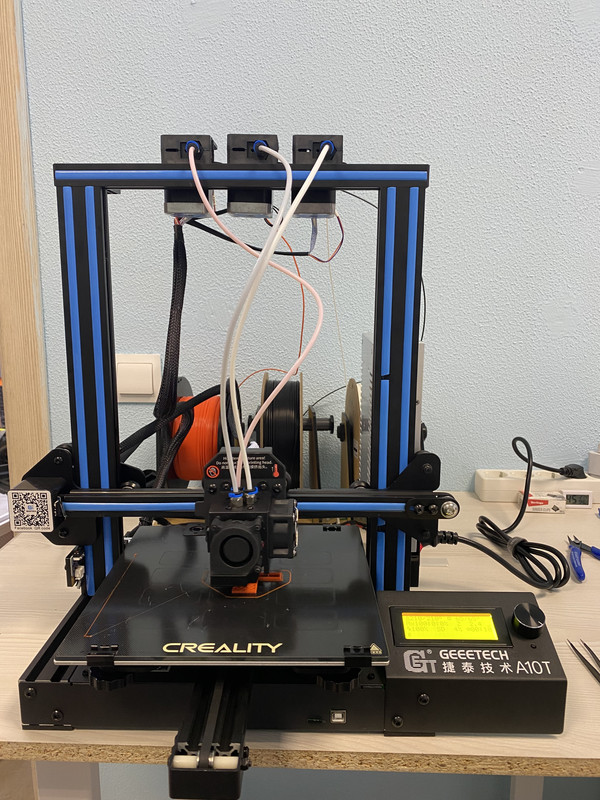

С Ender 3 все понятно. Он работает и все хорошо. Иногда приходится заменить какие-то детали, но это уже совсем редко. Становится скучно. И тут мне на глаза попался обзор Geeetech A10T. Трехцветная печать с одним соплом. Ну, думаю, заживем. Печатать сразу несколькими цветами - это же мечта.

Оплачено и ждем доставку.

Geeetech A10T
Geeetech A10T

Приехал он в практически собранном состоянии. Рама прикручена к станине и я готов был печатать. Настроил слайсер, разукрасил модельку. Печать первого кубика и вроде бы не плохо, за несколькими мелочами.

Думаю, щас доведу до ума и буду печатать ночами, принтер сам будет цвета менять и жизнь сразу заиграет новыми красками.

Все так, заиграла... Но не теми.

Промучавшись с ним пару недель, пришлось разобрать голову, т.к. постоянные засоры говорили о том, что что-то там не так. Разобрать эту трех-горловую махину оказалось той еще задачкой. Но с помощью разводных ключей, горелки и такой-то матери я таки ее разобрал. Обжог сопло, термобарьеры и тут же приуныл.

Конструкция головы была совершенно другой. Там в принципе не могло быть нормальной печати. Если ты печатаешь без откатов и одним цветом - все хорошо. Если ты печатаешь путем смешивания цветов - тоже все отлично. Но если ты меняешь цвет полностью, чтоб создать многоцветную модель - то вот тут и жди беды.

В горле (термобарьере) стоит отсекатель филамента. Он, в теории, должен предотвращать течь пластика при холостом ходе. Так то оно так. Но... Если два пластика загружены, а третьим идет печать, то рано или поздно, они будут смешиваться и цвет будет портиться. Холостые прутки все равно имеют остатки пластика в зоне расплава. Их может смешать с печатающим и все, приехали. Плюс отсекатель не дает максимально оттянуть пластик при ретрактах. Т.е. здравствуйте сопли...

Эх... А счастье было так близко. Будем переделывать.

Ничто не ново под луной

Если меня не устраивает заводское решение - надо сделать свое. Или как там - "Критикуя - предлагай"?

Строим свою голову на базе этого же принтера.

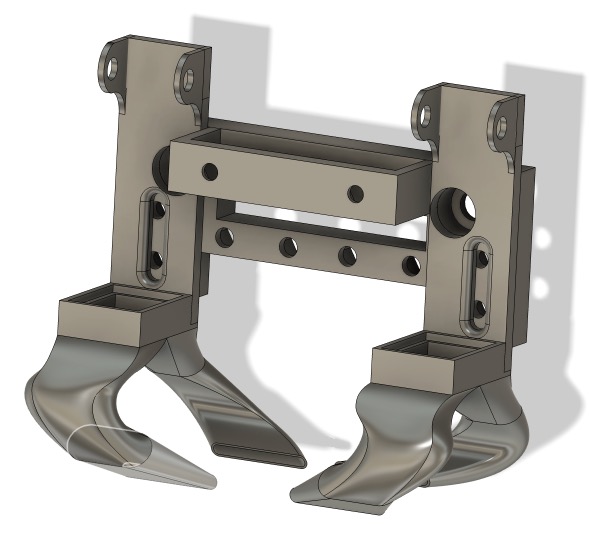

Для начала было принято решение строить Химеру. Это когда есть два сопла, две отдельные подачи и все казалось бы хорошо. Запроектировал базовую площадку для размещения сопел и охлаждения радиаторов. Даже без обдува модели. Печатать PETG пластиком можно вообще без охлаждения. Тут проблем нет.

Проект
Проект

Собрал голову и тут понял, что подогнать точно высоты сопел - это будет та еще задачка. При печати соплом, которое ниже - проблем нет. А вот когда начнем печатать сопло, которое выше, нижнее будет сбивать или цеплять модель. Ерунда выходит.

Решено сделать такую же голову, как на Эндере, но с особенностями. Сама печатающая голова будет ровно такая же, но директ экструдера не будет. Будет боуден с двумя моторами. Ставим у головы разветвитель на две подачи. Первый мотор будет основным. С него начинается печать. После окончания печати одним цветом, он вытаскивает пруток за разветвитель, а второй мотор подает свой пруток вместо первого. В этом решении уже нашлись некоторые свои особенности, но вполне рабочая схема.

Печатаем голову, разветвитель, параллельно моделируем крепление для платы на голову, которая в принтере была с завода (не перетягивать же все провода). Собираем и пробуем печать.

И, о чудо. Двухцветная печать работает как положено. :)

Теперь в голове крутится мысль, а не сделать ли трехцветную печать назад.

Итого, что мы имеем

В итоге, у меня сейчас два принтера. Двухцветный на Клиппере, который дает гораздо большие возможности по печати (выше скорости, контроль печати, да там куча всяких плюшек) и Эндер, который работает не быстро, но стабильно (в любом случае быстрее стока).

В результате, это хобби заставило меня изучить технологию FDM печати, разобраться в устройстве принтеров, поломать голову над не тривиальными задачками, ну и стало понемногу приносить деньги. Принтеры я давно отбил на заказах.

Теперь думаю подключить к Клипперу и Эндер. Плюс надо бы поменять матери. Драйвера шаговых двигателей очень шумные и когда печатают оба принтера, то становится громко в комнате. Но это уже все дальнейшие эксперименты. Постараюсь держать вас всех в курсе. Но это не точно. :)
